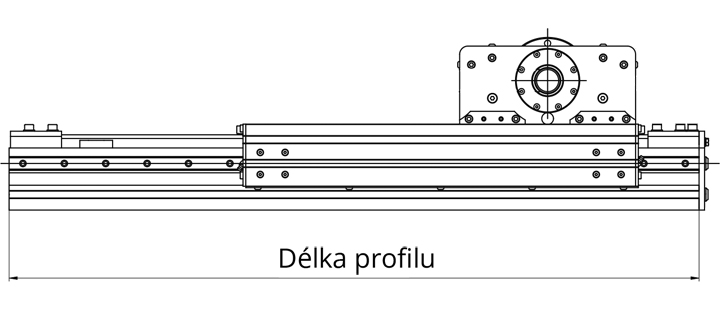

Lineární pohon 826.HHL, profil 90x180, pro hřídel 22 mm

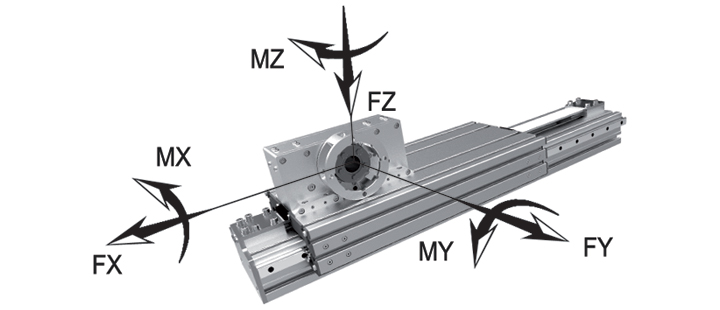

Lineární pohon s řemenovým pohonem s tělem z hliníkového profilu s řezem 90x180 určený pro přepravu zátěží se silou Fx až 3 900 N, s maximální rychlostí při plné zátěži až 3 m/s a s vysokou přesností pohybu +/-0,1 mm/m délky pohonu.

Provedení s pohyblivým profilem nachází využití zejména jako osa Z ve víceosých manipulačních systémech.

Horizontálně orientovaný hliníkový profil umožňuje montáž nebo připojení příslušenství pomocí montážních drážek kompatibilních se systémem BH 45-10.

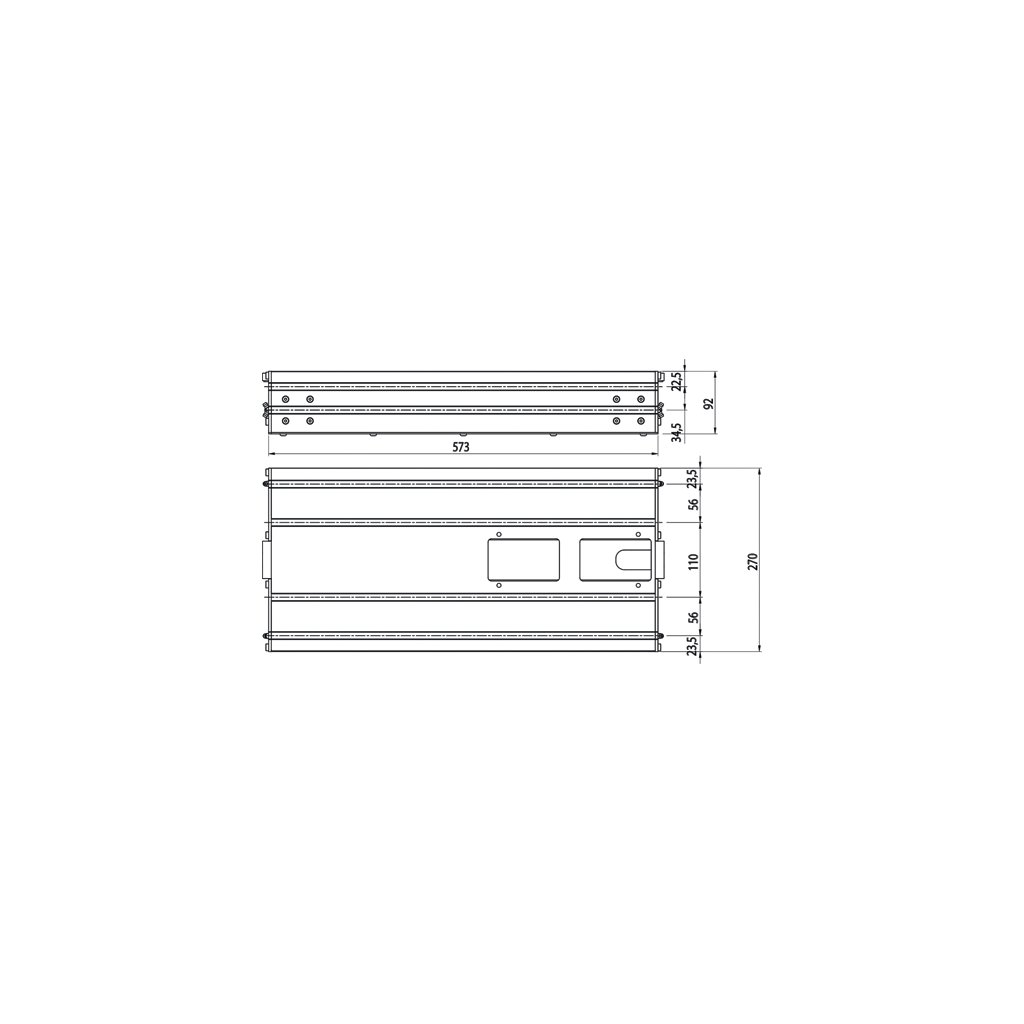

Pohyblivá část pohonu je vedená systémem ložisek s kluznými podložkami 20 mm, což umožňuje dosáhnout vyšší rychlost pohybu až 3 m/s při plné zátěži a vyšší přesnosti.

Pohyb pohonu je zajištěný HNBR pryžovým ozubeným řemenem s šípovitými zuby o šířce L=50 mm, který je připevněný k pevné části.

Řemen s šípovitými zuby poskytuje lineárnímu pohonu především vyšší přesnost, automatické vystředění, tichý provoz s nízkými vibracemi a extrémní přenos energie.

Napínání ozubeného řemenu se provádí systémem dvou šroubů na zadním víku se zajištěním jejich polohy proti uvolňování.

Pohon je vybavený přírubou na pevné části pro připojení motoru s hřídelí 22 mm pomocí šroubů do otvorů na kružnici o průměru 82 mm.

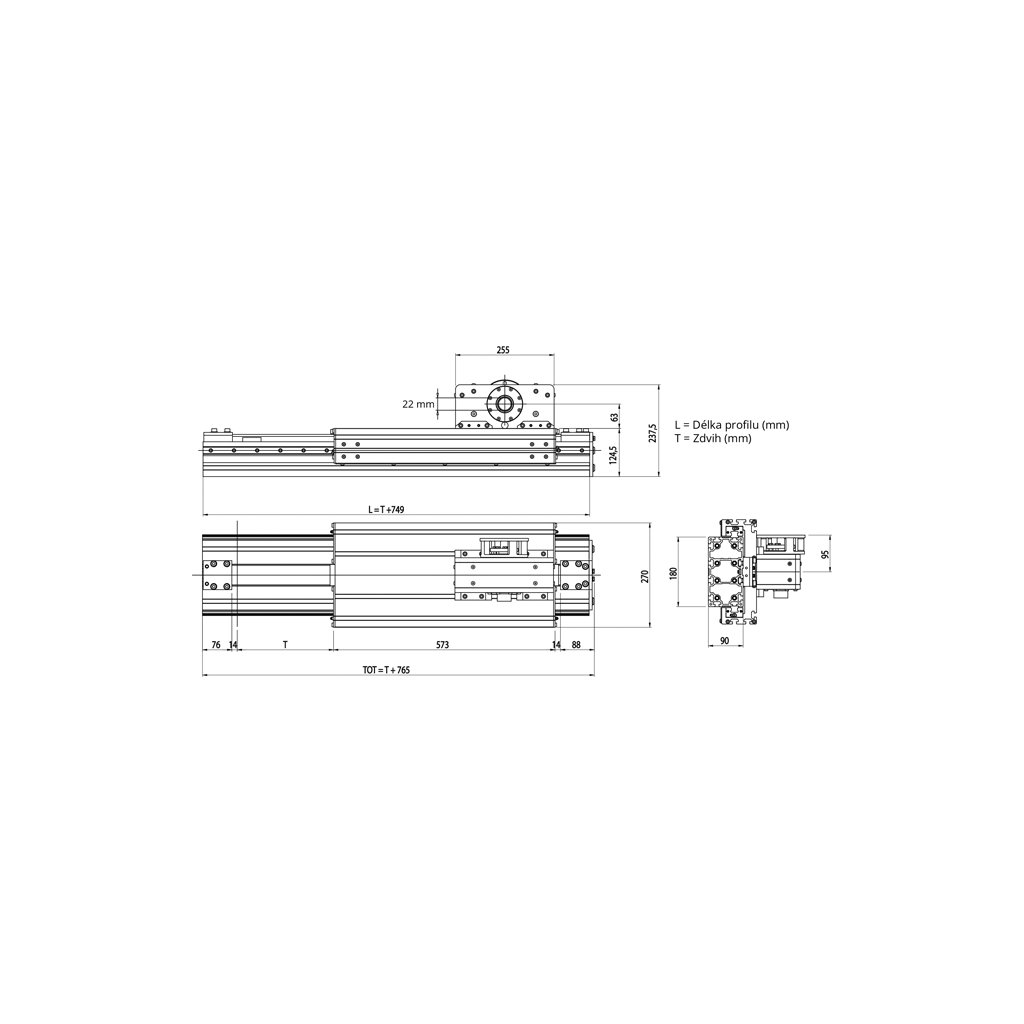

Lineární pohony 826.HHL lze dodat s libovolným zdvihem po 1 milimetru až do 5 280 mm.
