Lineární pohon 825.HHL, profil 225x225, pro hřídel 40 mm

Extrémně robustní lineární pohon ze série HEAVY s řemenovým pohonem s tělem z ocelového profilu 225x225 určený pro přepravu zátěží se silou Fx až 7 800 N, s maximální rychlostí při plné zátěži až 3 m/s a s vysokou přesností pohybu +/-0,1 mm/m délky pohonu.

Pohony série HEAVY jsou obecně určeny především pro stavbu víceosých lineárních systémů a manipulaci s vyšší zátěží.

Profil umožňuje montáž nebo připojení příslušenství pomocí integrovaných hliníkových profilů s drážkami kompatibilními se systémem AC 45-8.

Použití ocelového profilu umožňuje zejména snížit průhyb těla lineárního pohonu a redukovat potřebu jeho podepření.

Pohyblivý jezdec s plochou 260x500 mm umístěný v horizontální poloze je vedený systémem ložisek s kluznými podložkami 25 mm s vnějším uložením.

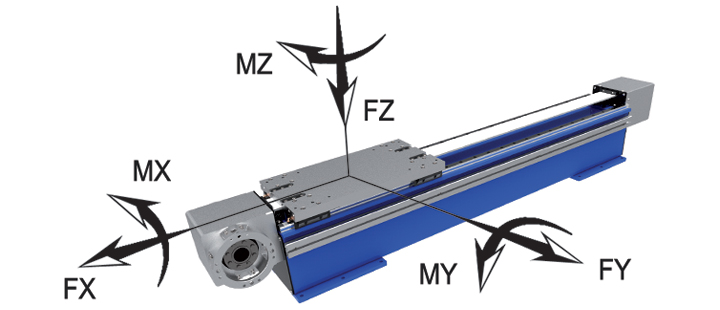

Konstrukce jezdce s ložisky s vnějším uložením umožňuje pohonu 825.HHL dosáhnout vyšší rychlost pohybu až 3 m/s při plné zátěži a přispívá rovněž k vyšší přesnosti a extrémní odolnosti vůči působení sil ve směrech Fy a Fz a momentů ve směrech My a Mz.

Pohyb pohonu je zajištěný HNBR pryžovým ozubeným řemenem s šípovitými zuby o šířce L=75 mm, který je připevněný k jezdci.

Řemen s šípovitými zuby poskytuje lineárnímu pohonu především vyšší přesnost, automatické vystředění, tichý provoz s nízkými vibracemi a extrémní přenos energie.

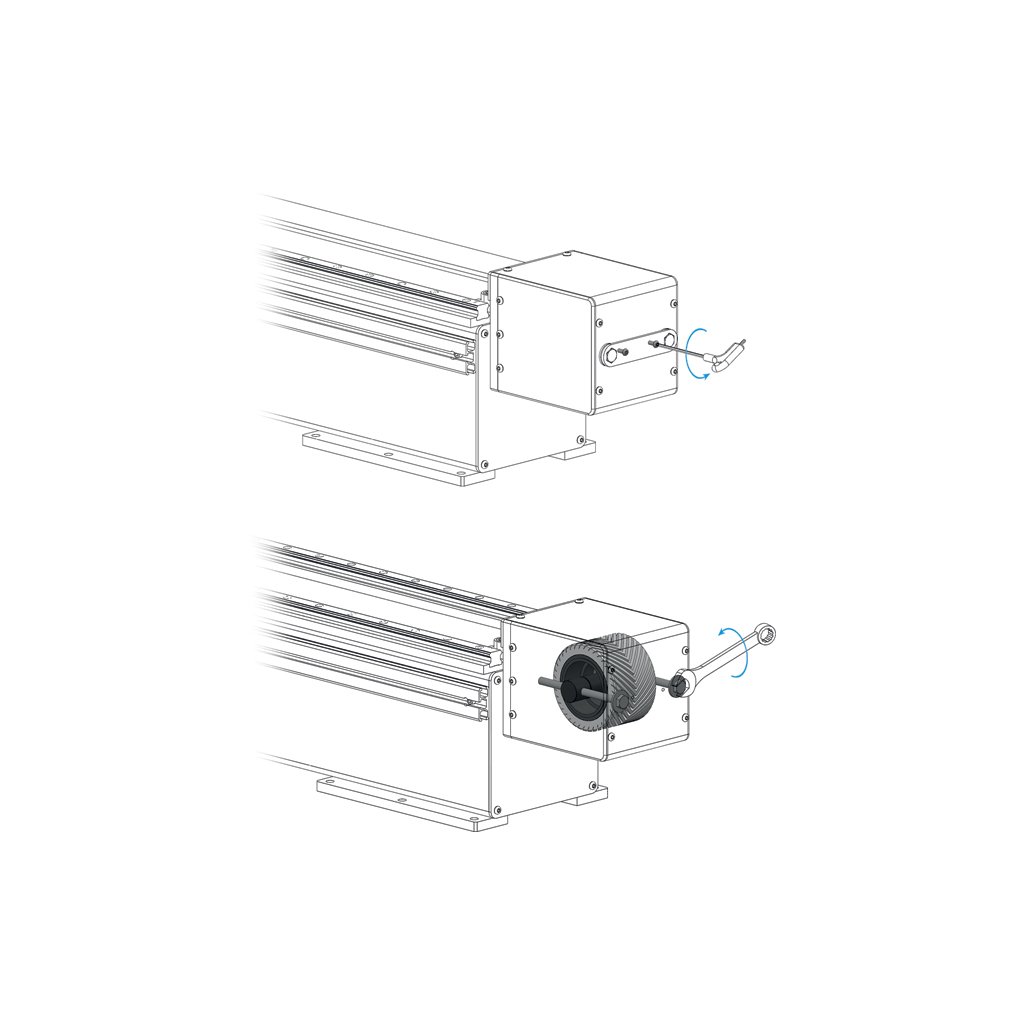

Napínání ozubeného řemenu se provádí systémem dvou šroubů na zadním víku se zajištěním jejich polohy proti uvolňování.

Pohon je vybavený přírubou na čelním víku pro připojení motoru s hřídelí 40 mm pomocí šroubů do otvorů na kružnici o průměru 140 mm.

Lineární pohony 825.HHL lze dodat s libovolným zdvihem po 1 milimetru až do 5 280 mm.
