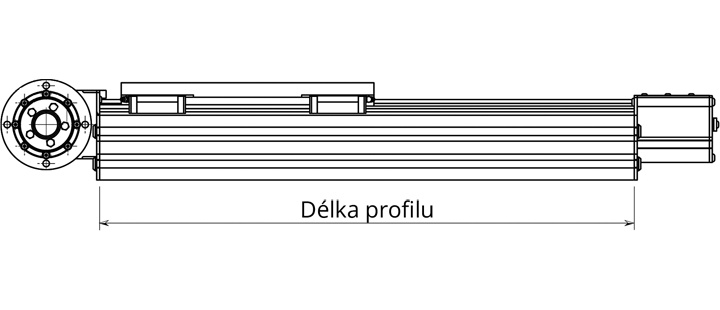

Lineární pohon 814.HHL.P, profil 90x180, pro hřídel 22 mm

Lineární pohon ze série HEAVY s řemenovým pohonem s tělem z hliníkového profilu s řezem 90x180 určený pro přepravu zátěží se silou Fx až 3900 N, s maximální rychlostí při plné zátěži až 3 m/s a s vysokou přesností pohybu +/-0,1 mm/m délky pohonu.

Pohony série HEAVY jsou obecně určeny především pro stavbu víceosých lineárních systémů a manipulaci s vyšší zátěží.

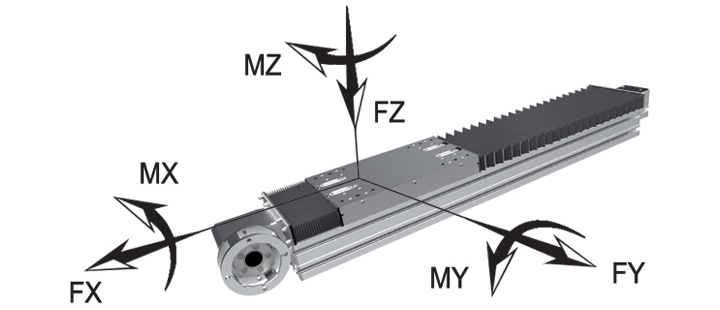

Horizontální orientace profilu zvyšuje odolnost vůči působení momentu ve směru Mx.

Hliníkový profil umožňuje montáž nebo připojení příslušenství pomocí montážních drážek kompatibilních se systémem BH 45-10.

Pohyblivý jezdec s plochou 200x350 mm umístěný v horizontální poloze je vedený systémem ložisek s kluznými podložkami 20 mm s vnějším uložením.

Konstrukce jezdce s ložisky s vnějším uložením umožňuje pohonu 814.HHL.P dosáhnout vyšší rychlost pohybu až 3 m/s při plné zátěži a přispívá rovněž k vyšší přesnosti a extrémní odolnosti vůči působení sil ve směrech Fy a Fz a momentů ve směrech My a Mz.

Pohyb pohonu je zajištěný HNBR pryžovým ozubeným řemenem s šípovitými zuby o šířce L=50 mm, který je připevněný k jezdci.

Řemen s šípovitými zuby poskytuje lineárnímu pohonu především vyšší přesnost, automatické vystředění, tichý provoz s nízkými vibracemi a extrémní přenos energie.

Napínání ozubeného řemenu se provádí systémem dvou šroubů na zadním víku se zajištěním jejich polohy proti uvolňování.

Ochrana mechanických částí pohonu před prachem díky vlnovci z polyester-polyuretanu.

Pohon je vybavený přírubou na čelním víku pro připojení motoru s hřídelí 22 mm pomocí šroubů do otvorů na kružnici o průměru 82 mm.

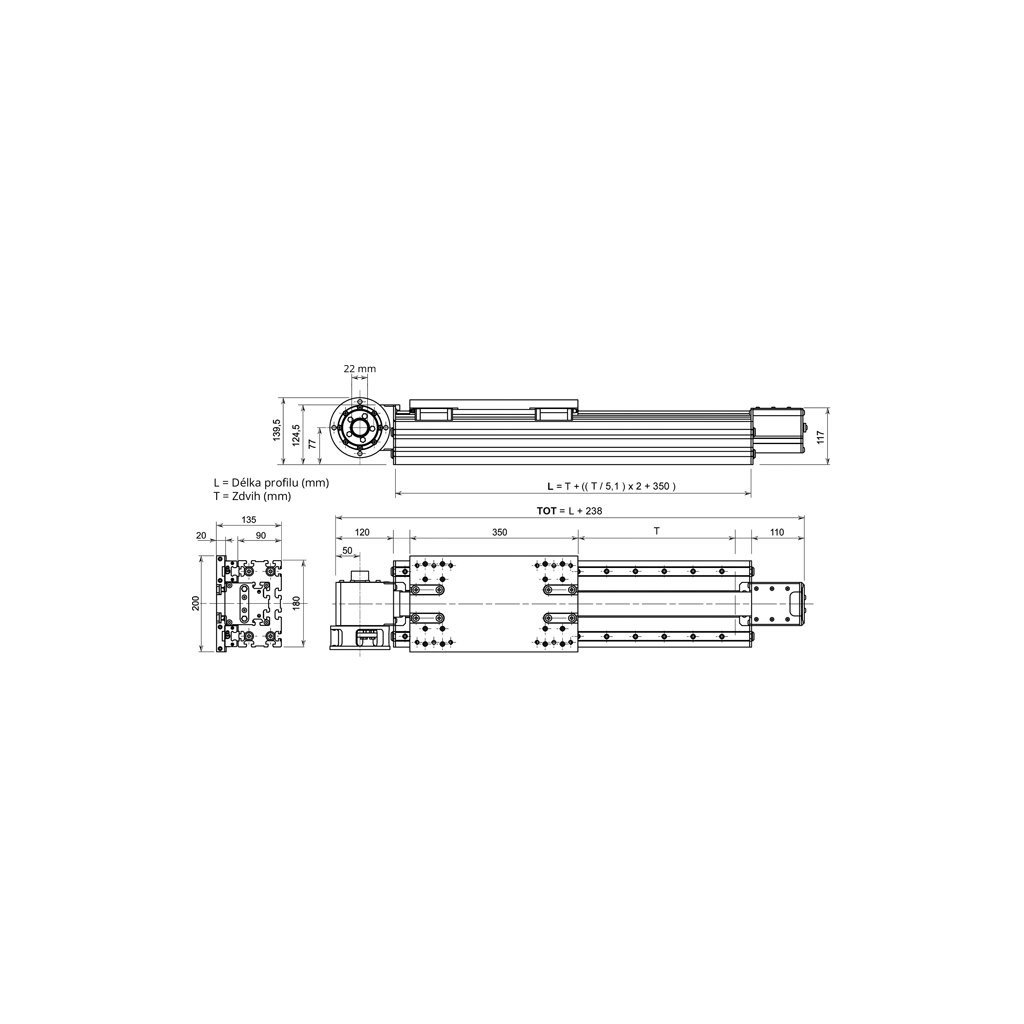

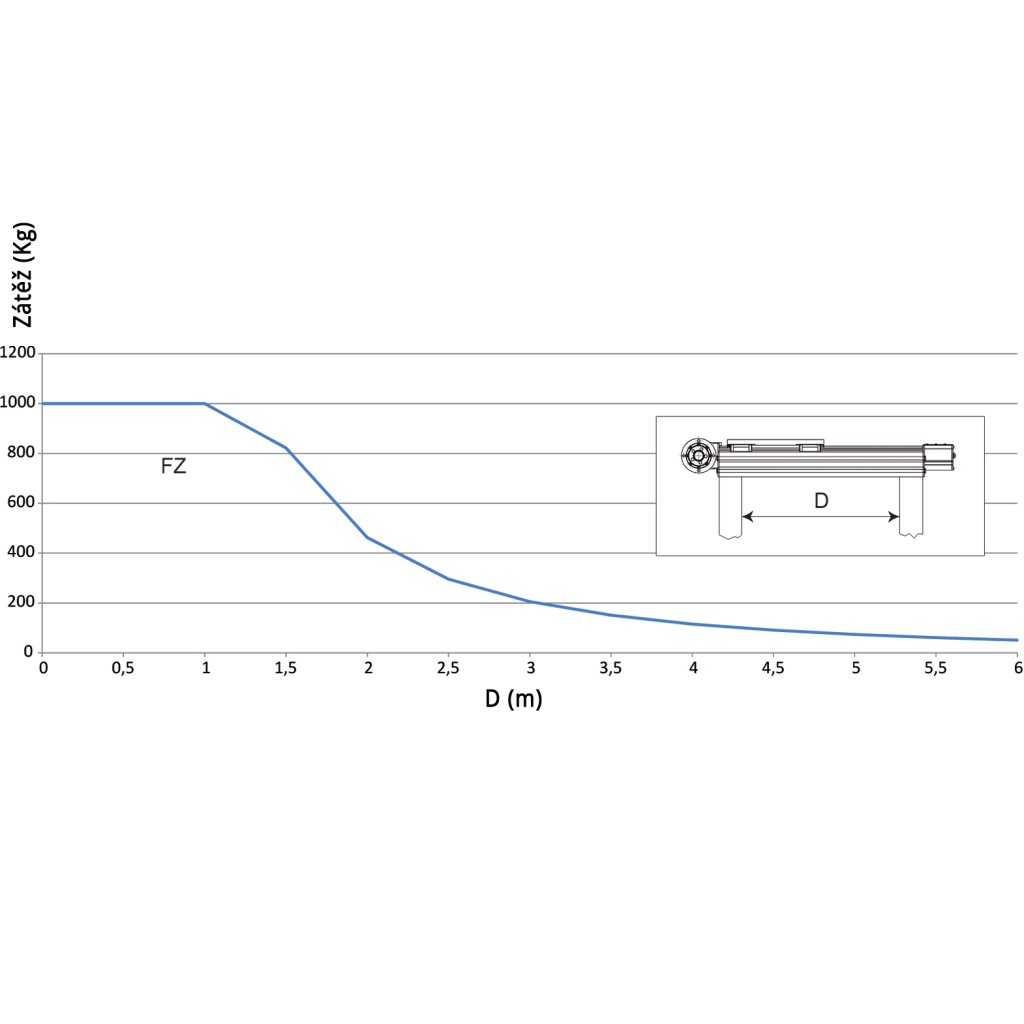

Lineární pohony 814.HHL.P lze dodat s libovolným zdvihem po 1 milimetru až do 5 580 mm.
