Lineární pohon 811.HHL

Lineární pohon ze série HEAVY s řemenovým pohonem s tělem z hliníkového profilu s řezem 90x90 určený pro přepravu zátěží se silou Fx až 2 450 N, s maximální rychlostí při plné zátěži až 3 m/s a s vysokou přesností pohybu +/-0,1 mm/m délky pohonu.

Pohony série HEAVY jsou obecně určeny především pro stavbu víceosých lineárních systémů a manipulaci s vyšší zátěží.

Hliníkový profil umožňuje montáž nebo připojení příslušenství pomocí montážních drážek kompatibilních se systémem BH 45-10.

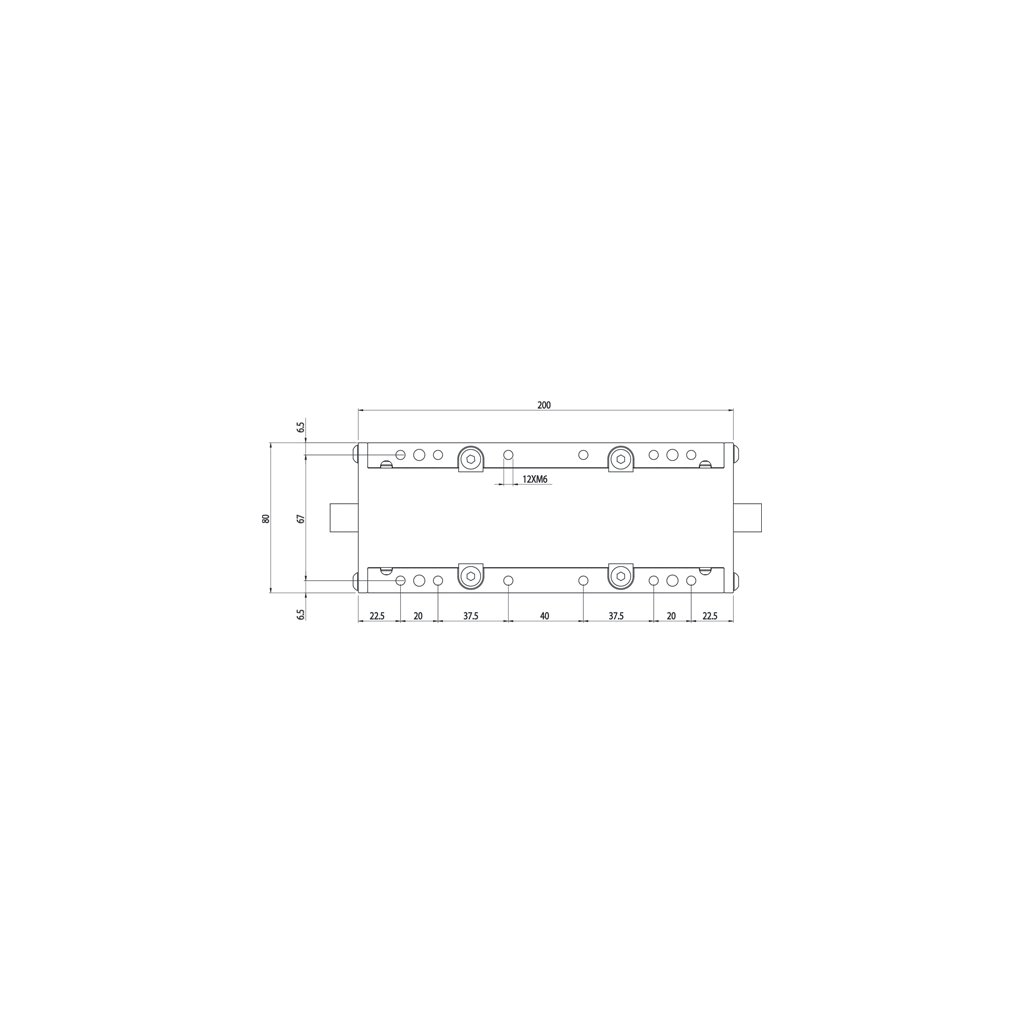

Pohyblivý jezdec s plochou 90x200 mm umístěný v horizontální poloze je vedený systémem ložisek s kluznými podložkami 20 mm.

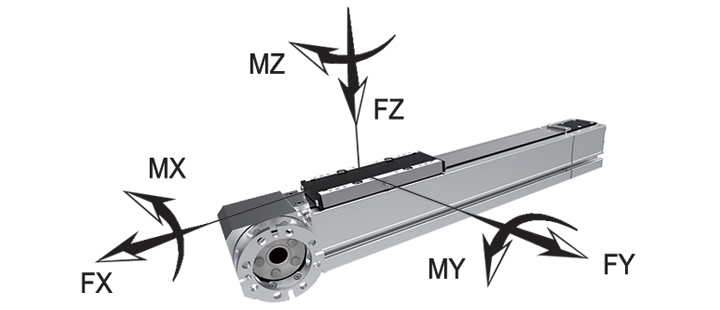

Konstrukce jezdce s ložisky umožňuje pohonu 811.HHL dosáhnout vyšší rychlost pohybu až 3 m/s při plné zátěži a přispívá rovněž k vyšší přesnosti a odolnosti vůči působení sil ve směrech Fy a Fz a momentů ve směrech My a Mz.

Pohyb pohonu je zajištěný HNBR pryžovým ozubeným řemenem s šípovitými zuby o šířce L=25 mm, který je připevněný k jezdci.

Řemen s šípovitými zuby poskytuje lineárnímu pohonu především vyšší přesnost, automatické vystředění, tichý provoz s nízkými vibracemi a extrémní přenos energie.

Napínání ozubeného řemenu se provádí systémem dvou šroubů na zadním víku se zajištěním jejich polohy proti uvolňování.

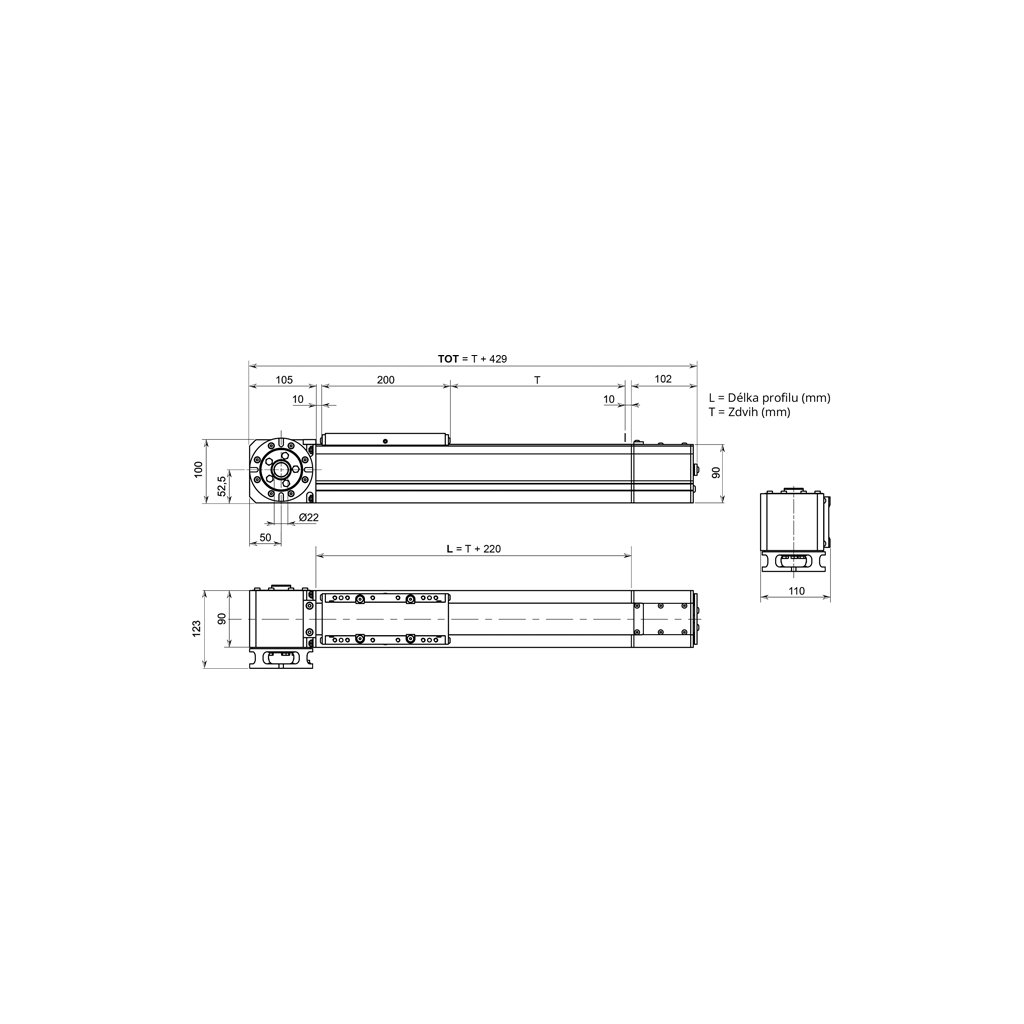

Pohon je vybavený přírubou na čelním víku pro připojení motoru pomocí šroubů do otvorů na kružnici o průměru 80 mm.

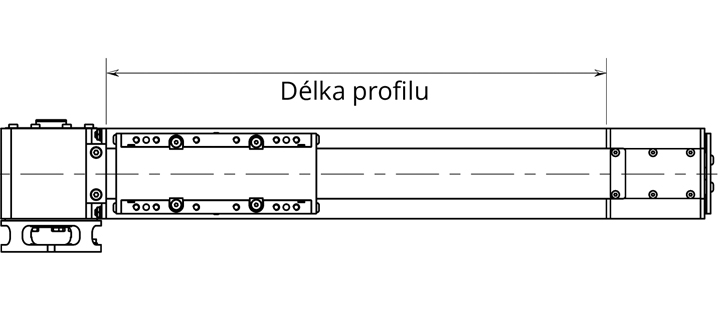

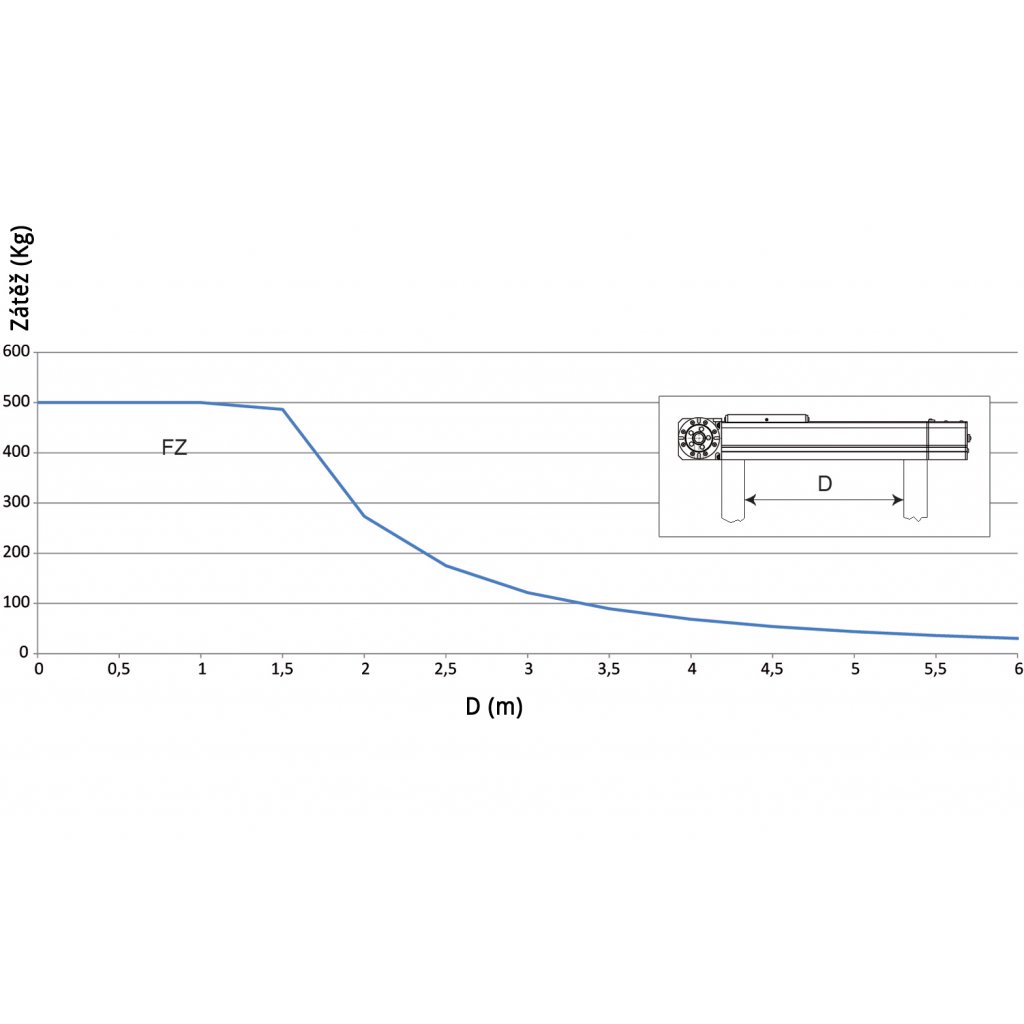

Lineární pohony 811.HHL lze dodat s libovolným zdvihem po 1 milimetru až do 5 760 mm.
