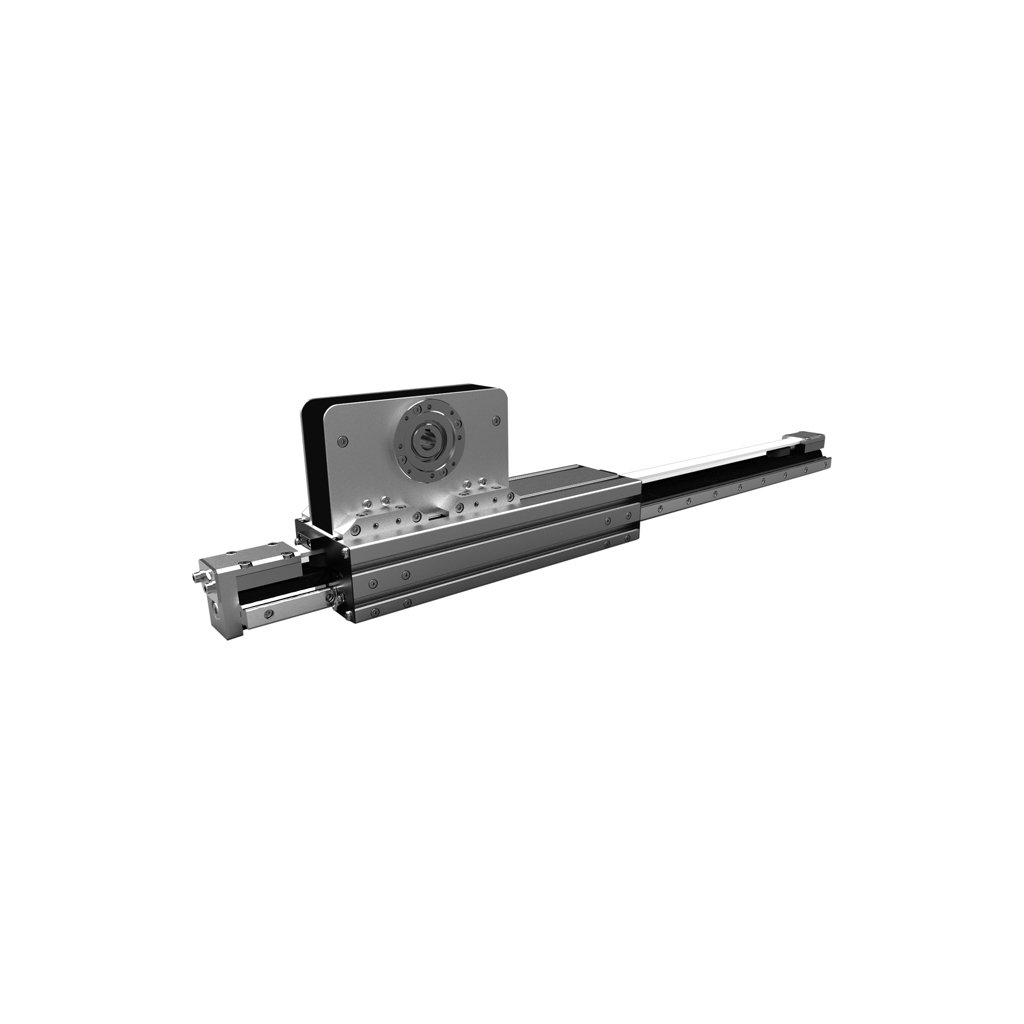

Lineární pohon 800.046 s karbonovým profilem 45x45

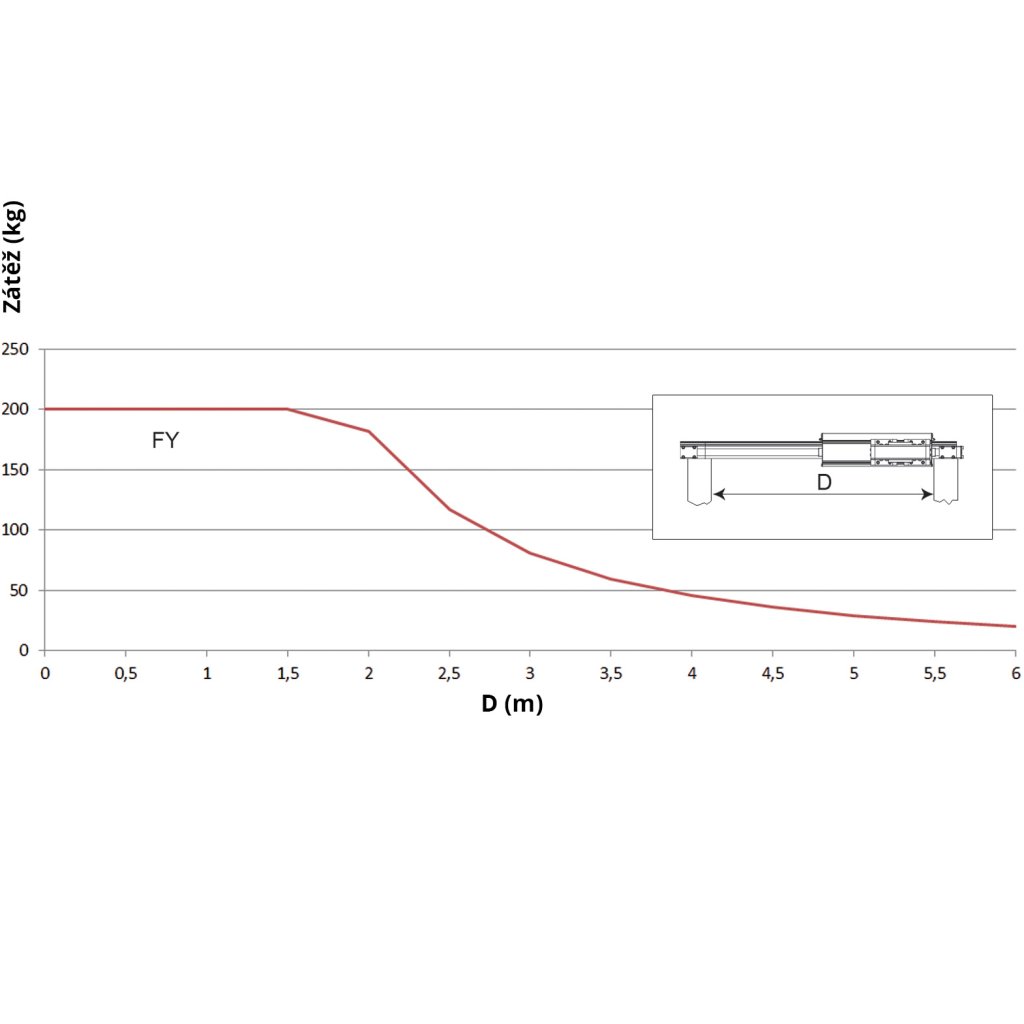

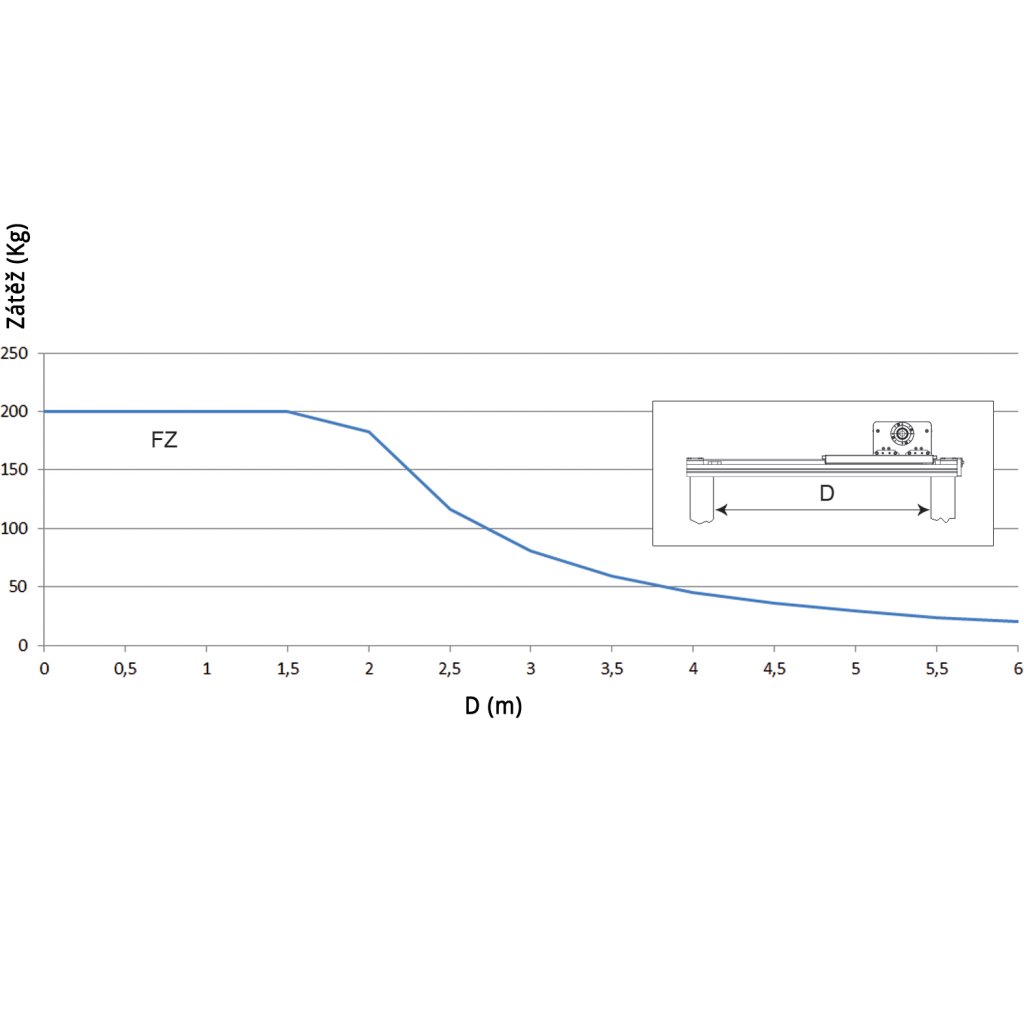

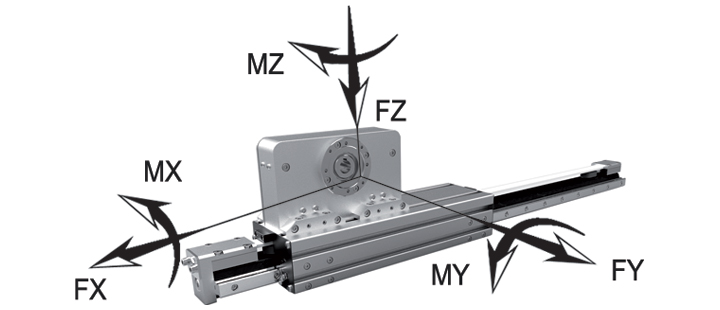

Lineární pohon s řemenovým pohonem s tělem z hliníkového profilu s řezem 45x45 určený pro přepravu zátěží se silou Fx až 1 200 N, s maximální rychlostí při plné zátěži až 3 m/s a s vysokou přesností pohybu +/-0,1 mm/m délky pohonu.

Provedení s pohyblivým profilem nachází využití zejména jako osa Z ve víceosých manipulačních systémech.

Díky nízké hmotnosti a tuhosti karbonového profilu je možné výrazně zvýšit rychlost 3osého systému, zejména ve směrech lineárních os X a Z.

Karbonový profil umožňuje montáž nebo připojení příslušenství pomocí montážních drážek kompatibilních se systémem AC 45-8.

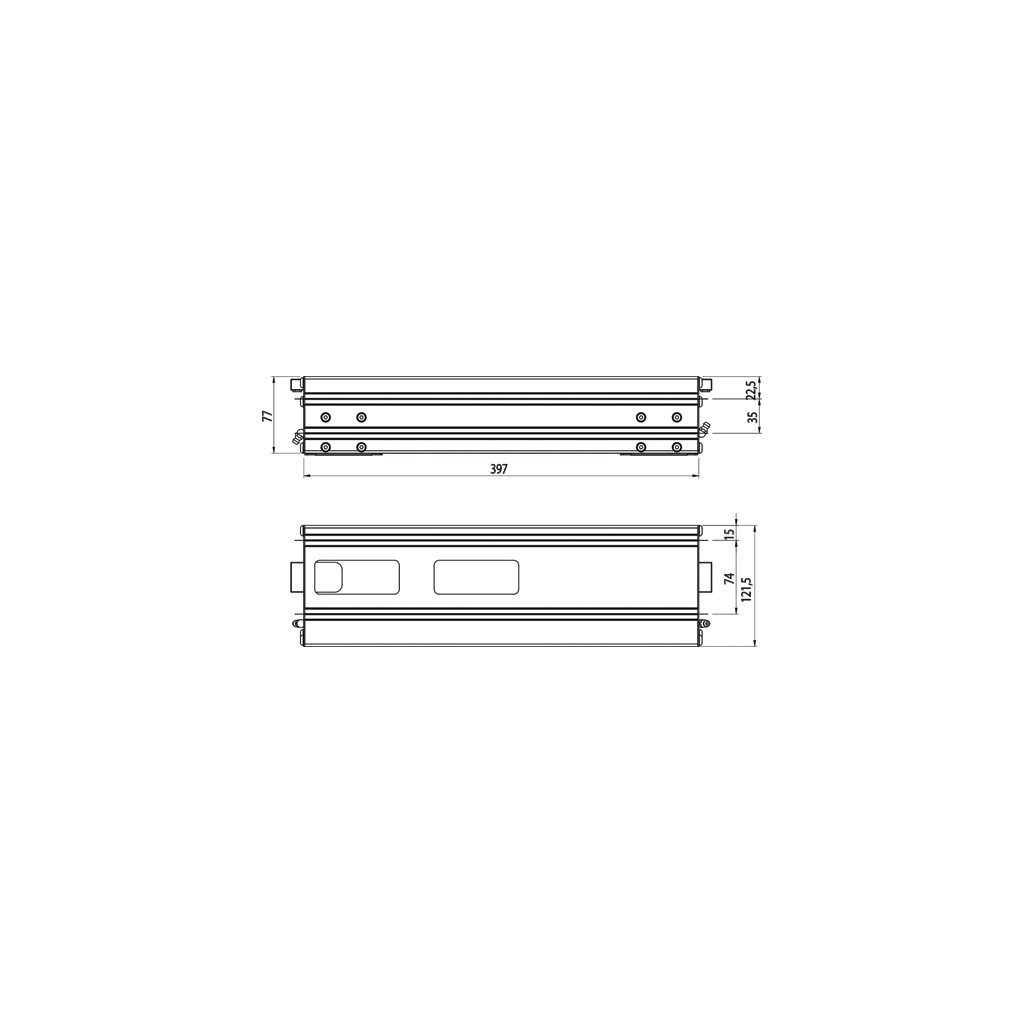

Pohyblivá část pohonu je vedená systémem ložisek s kluznými podložkami 20 mm, což umožňuje dosáhnout vyšší rychlost pohybu až 3 m/s při plné zátěži a vyšší přesnosti.

Pohyb pohonu je zajištěný plastovým ozubeným řemenem připevněným k pevné části a vyrobeným z termoplastického polyuretanu TPU se standardizovaným tvarem zubů AT10 o šířce L=25 mm.

Napínání ozubeného řemenu se provádí systémem dvou šroubů na zadním víku se zajištěním jejich polohy proti uvolňování.

Pohon je vybavený přírubou na pevné části pro připojení motoru s hřídelí 19 mm pomocí šroubů do otvorů na kružnici o průměru 70 mm.

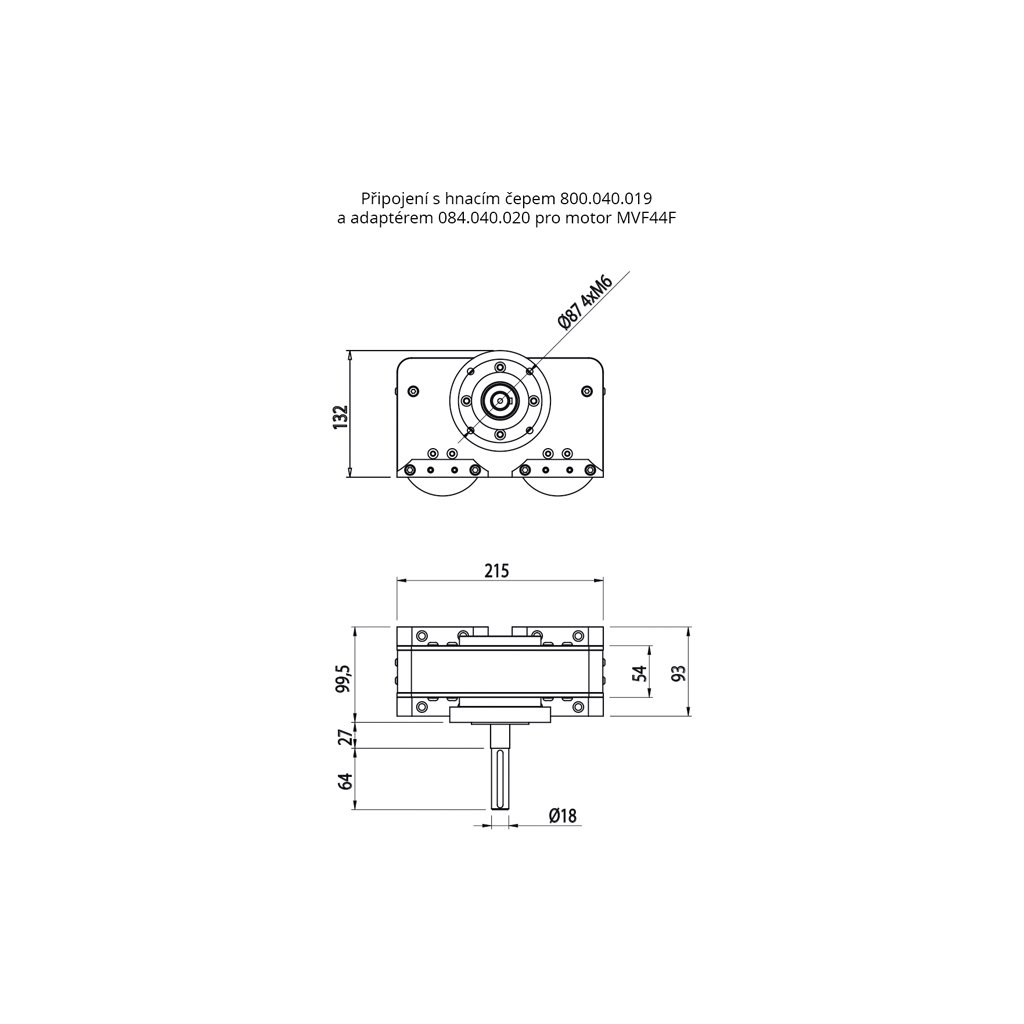

K dispozici jsou volitelně redukce pro připevnění motorů s přírubou MVF30F a VF44F a délkami hřídelí 55 nebo 64 mm.

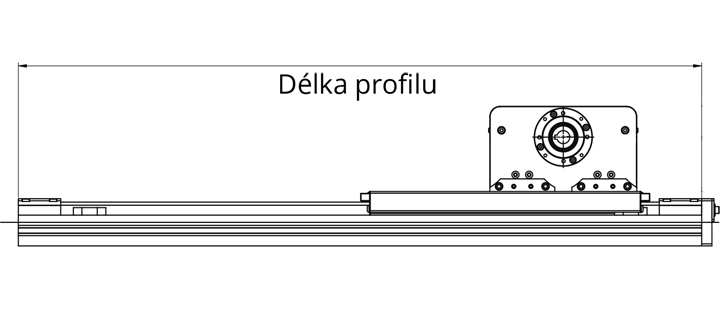

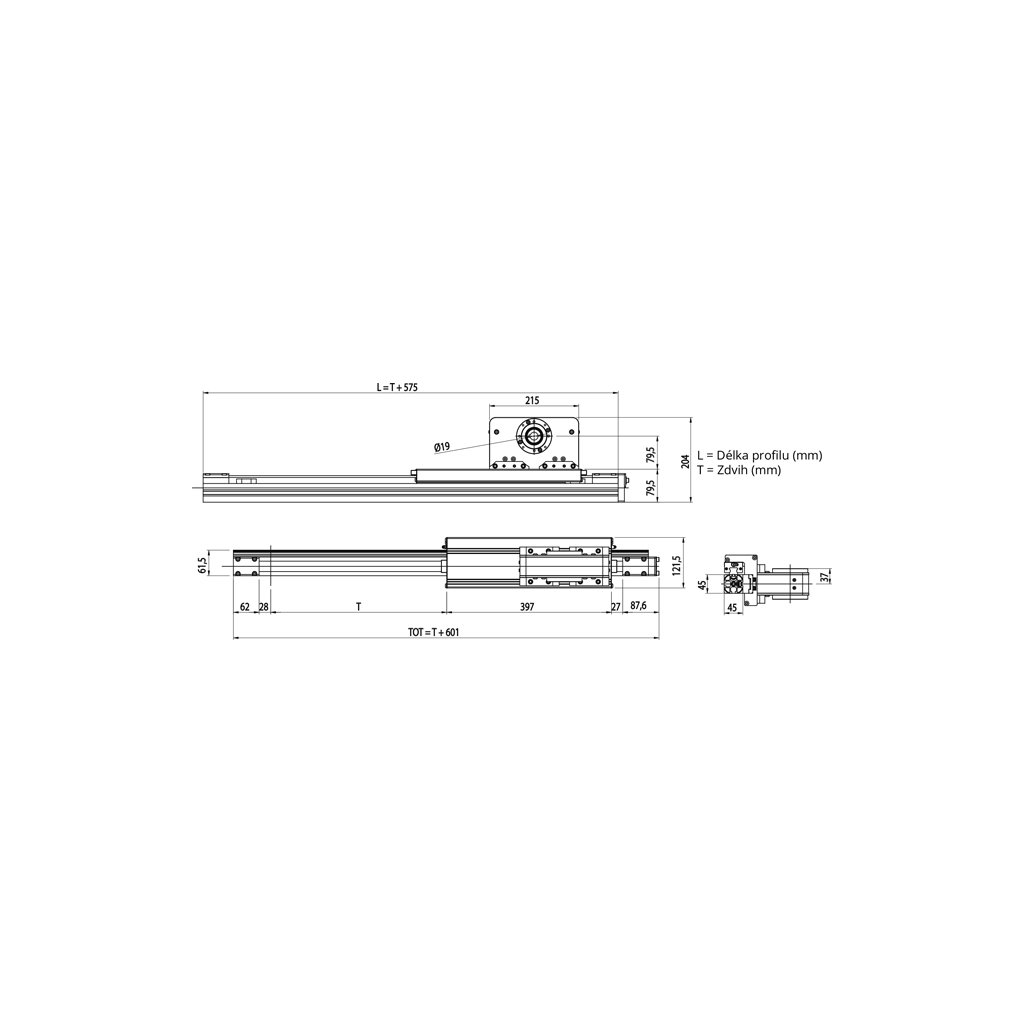

Lineární pohony 800.046 lze dodat s libovolným zdvihem po 1 milimetru až do 1 500 mm.
