Kanálový profil 60x60
Kód: 084.101.078
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Související produkty
Detailní popis produktu
Speciální profil pro vytváření kanálů určený pro rozvedení svazků elektrických a datových kabelů a pneumatických hadiček po rámech strojů.
Otevřenou stranu profilu lze uzavřít pomocí krycí lišty 084.101.079.
Rozměr 60x60 je kompatibilní se všemi profily s rozšířeným modulem o šířce strany 60 mm.
Upevnění k rámům a profilům pomocí šroubů a matic do otvorů vyvrtaných v libovolném místě.
Možnost dodávky ve velkých baleních - malý svazek 2 tyče, velký svazek 50 tyčí.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| ITE | 0.0.451.45 | kus 3000 mm |
| ITE | 0.0.487.36 | úřez |
| ITE | 0.0.487.37 | kus 3000 mm |
| ITE | 7.0.002.91 | úřez |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Doplňkové parametry
| Kategorie: | Profily pro kabely |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.87 kg |
| Série: | AC 30-6, AC 45-8, BH 30-8, BH 45-10, IM 30-6 |

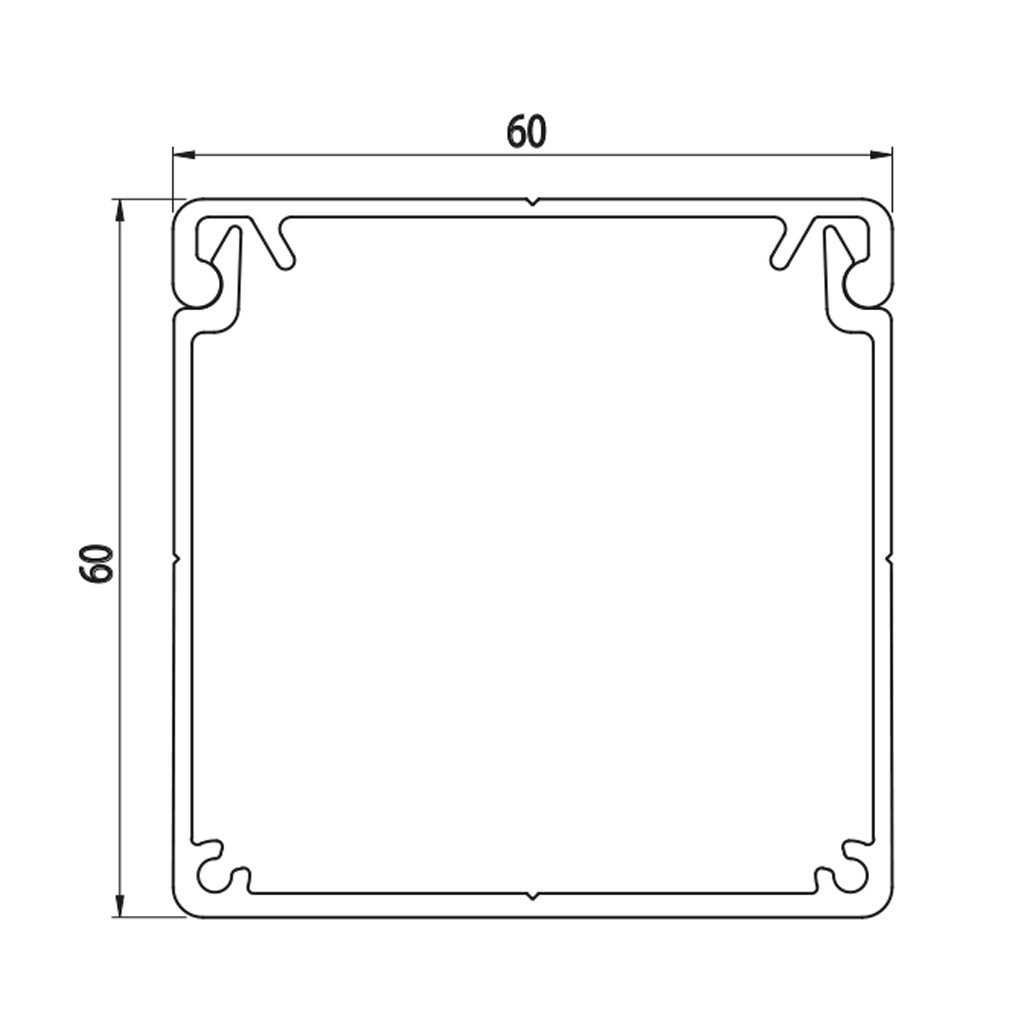

| Řez profilu: | 60×60 |
| Hmotnost (kg/m): | 0,867 |
| Materiál: | hliník |
| ? Délka profilu (mm): | 6 040 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |

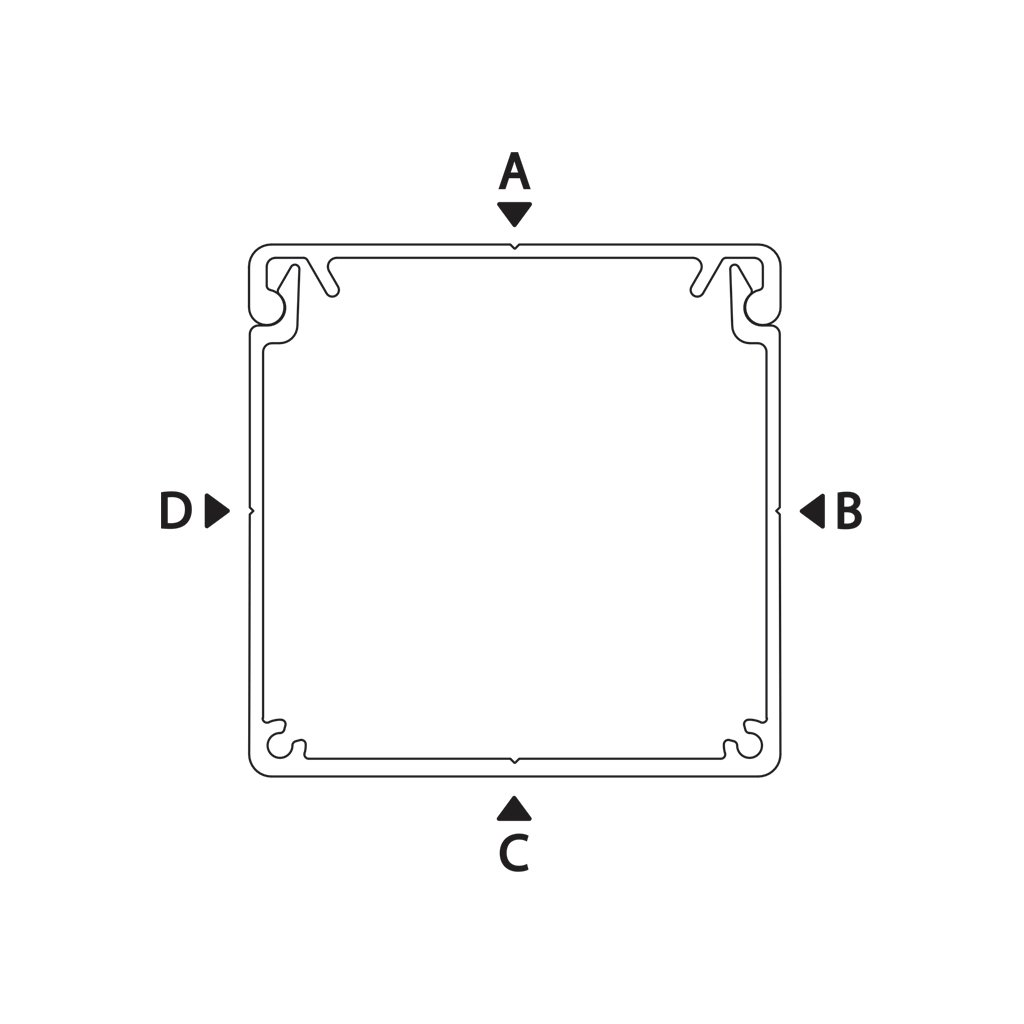

| Řez: | REZ-A |
| Řez link: | /rez-profilu-a/ |
