Hliníkový profil PV 20, 40x50
Kód: 084.106.012G
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Související produkty
Detailní popis produktu
Velmi lehký hliníkový profil určený zejména pro vytváření cenově dostupných konstrukcí pro fotovoltaické panely.
Profil je vybavený dvěma protilehlými drážkami kompatibilními s příslušenstvím systému PV 20.
Vyrobený z hliníkové slitiny EN AW 6060 T5, bez anodizovaného povrchu, tolerance podle normy EN 12020-2.
Možnost dodávky balení ve velkém svazku obsahujícím 10 tyčí.
Doplňkové parametry
| Kategorie: | Hliníkové profily 40x50 |
|---|---|
| Záruka: | 2 roky |
| Série: | PV 20 |

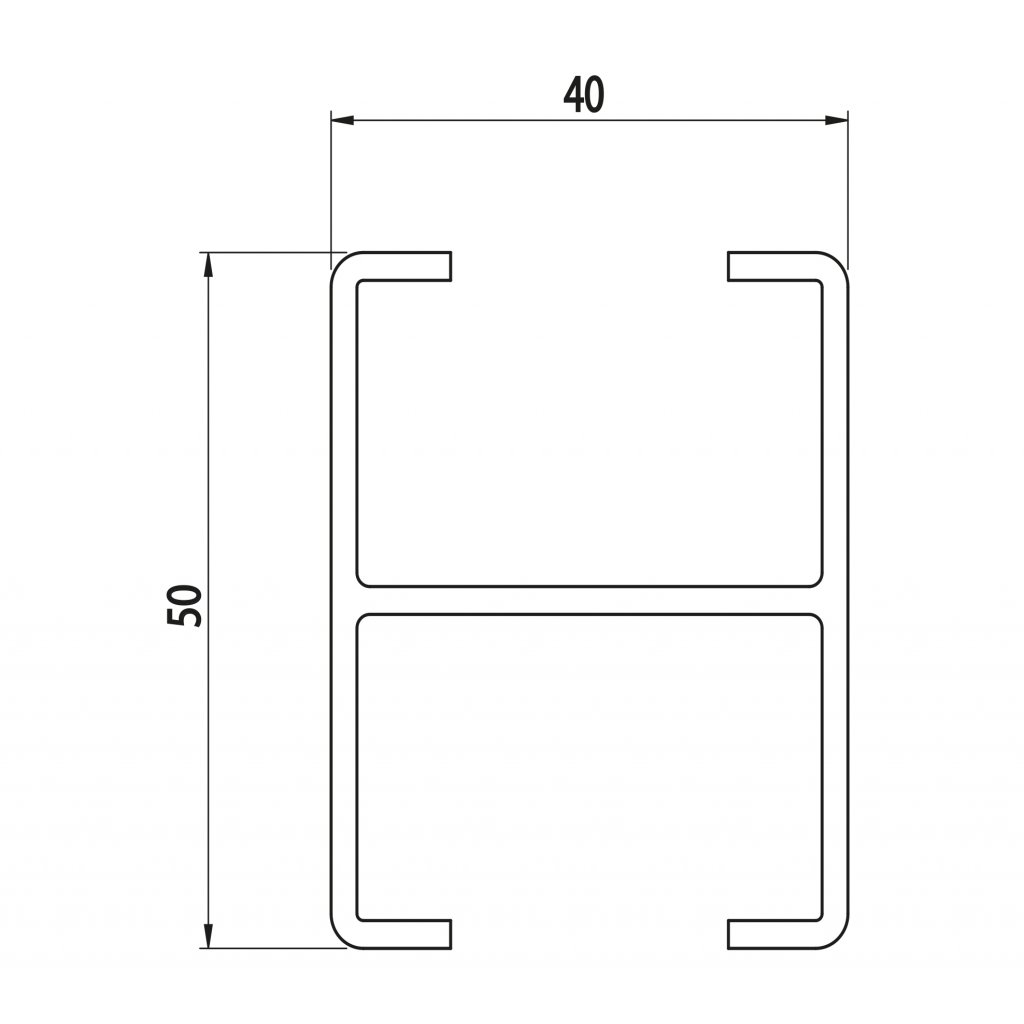

| Řez profilu: | 40x50 |
| Hmotnost (kg/m): | 0.88 |
| Materiál: | surový hliník |
| Barva: | přírodní |
| Délka profilu (mm): | 6 000 |
| Moment setrvačnosti lx (cm⁴): | 7,2 |
| Moment setrvačnosti ly (cm⁴): | 9,06 |
| Moment průřezu wx (cm³): | 2,9 |
| Moment průřezu wy (cm³): | 4,5 |
| Plocha řezu (mm²): | 326 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |
| Řez: | REZ |
