Hliníkový profil PV 20, 20x40
Kód: 084.106.010G
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Související produkty
Detailní popis produktu

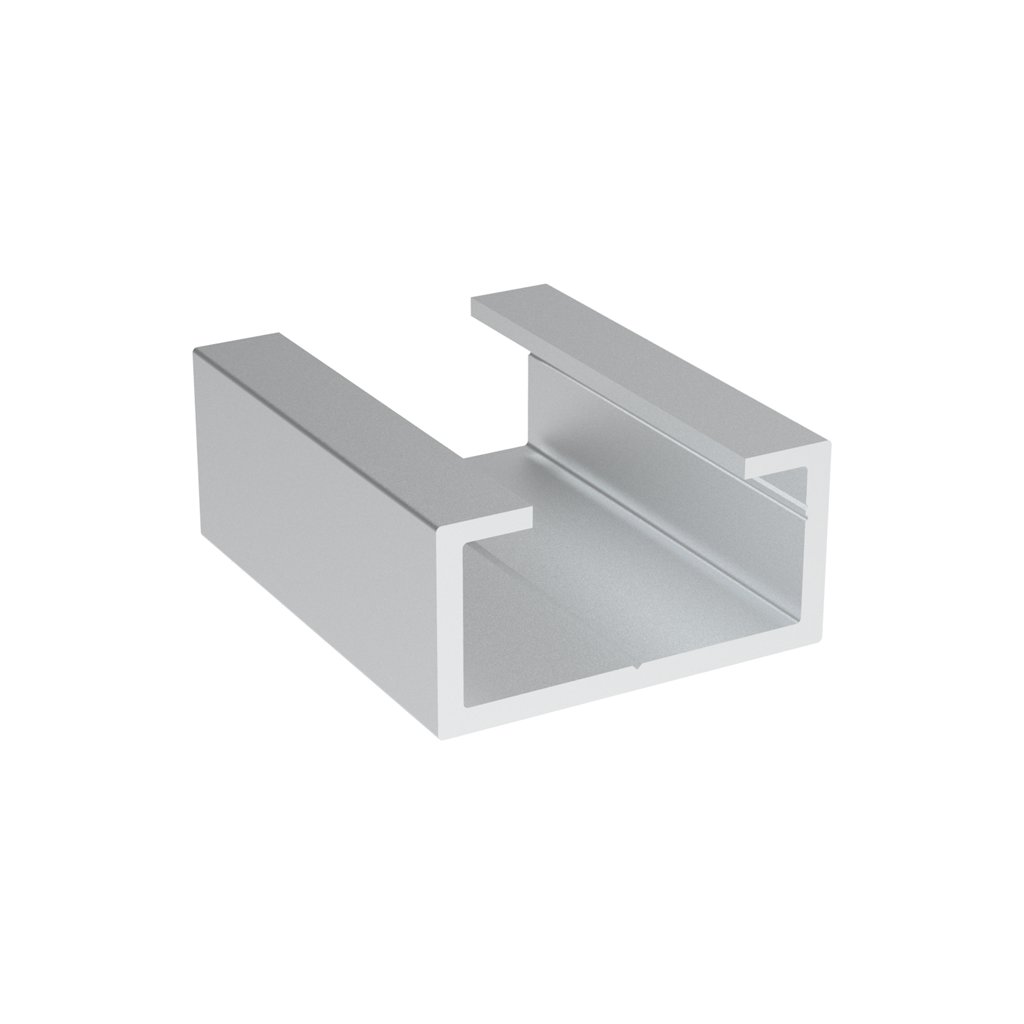

Velmi lehký hliníkový profil určený především k přímé montáži na střechy s vlnitých plechem.
Přímá montáž k plechu nebo skrz plech ke střešním latím pomocí šroubů nebo nýtů.
Profil je vybavený systémovou drážkou tvaru PV 20.
Vyrobený z hliníkové slitiny EN AW 6060 T5, bez anodizovaného povrchu, tolerance podle normy EN 12020-2.
Možnost dodávky balení ve velkém svazku obsahujícím 100 tyčí.
Doplňkové parametry
| Kategorie: | Hliníkové profily 20x40 |
|---|---|
| Záruka: | 2 roky |
| Série: | PV 20 |
| Řez profilu: | 20x40 |
| Hmotnost (kg/m): | 0.56 |
| Materiál: | surový hliník |
| Barva: | přírodní |
| Délka profilu (mm): | 6 000 |
| Moment setrvačnosti lx (cm⁴): | 1,08 |
| Moment setrvačnosti ly (cm⁴): | 4,66 |
| Moment průřezu wx (cm³): | 1,08 |
| Moment průřezu wy (cm³): | 2,33 |
| Plocha řezu (mm²): | 214 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |
| Řez: | REZ |
-
STEP 3D - 084.106.010G (70.7 kB)
-
DWG 2D - 084.106.010G (323.6 kB)
-
Technický list - 084.106.010G (714.3 kB)
