    Domů / Program / Hliníkový profil BH 50-10, 50x50 | II. jakost

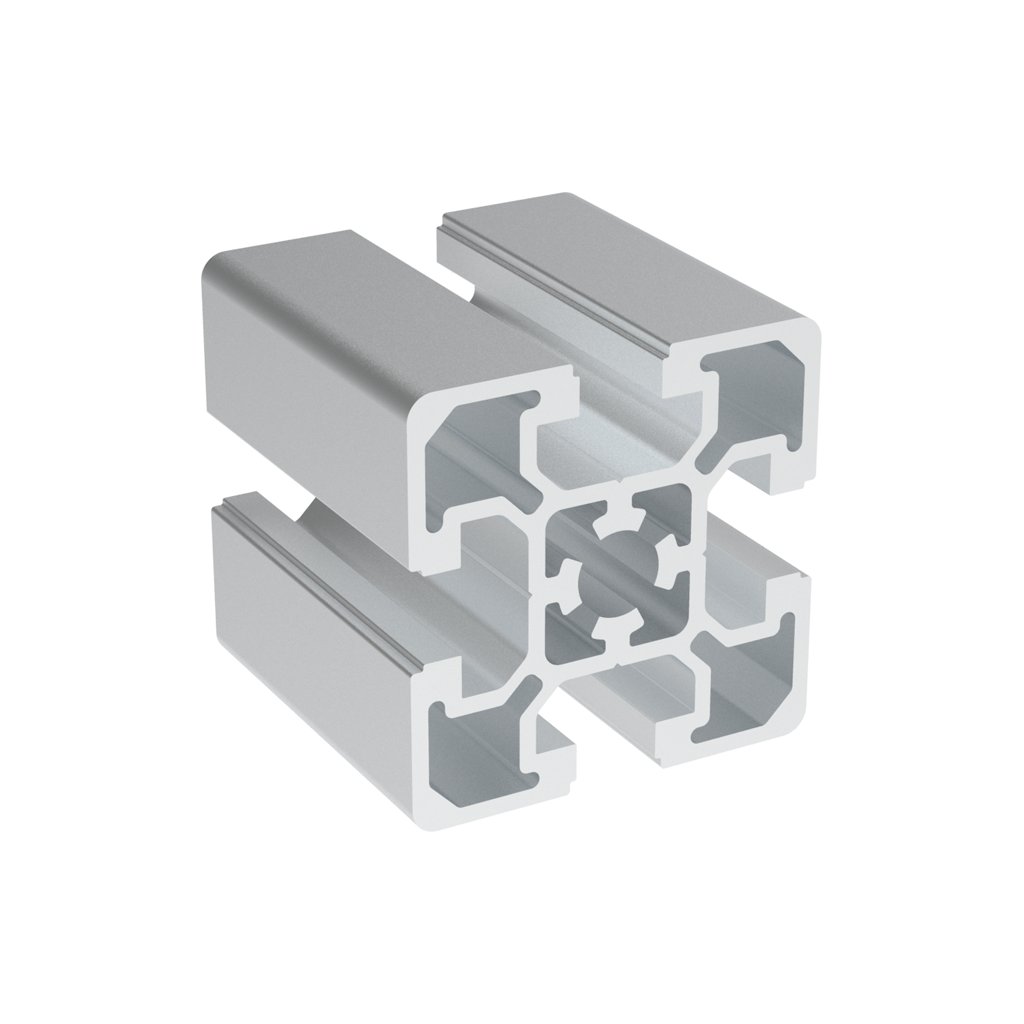

    Hliníkový profil BH 50-10, 50x50 | II. jakost

    Kód: 084.109.001_DJ
    Značka: Alusic
    2331 hlinikovy profil bh 50 10 50x50
    667,81 Kč / m 808,05 Kč včetně DPH
    Skladem (32 m)
    Můžeme doručit do:
    26.11.2024

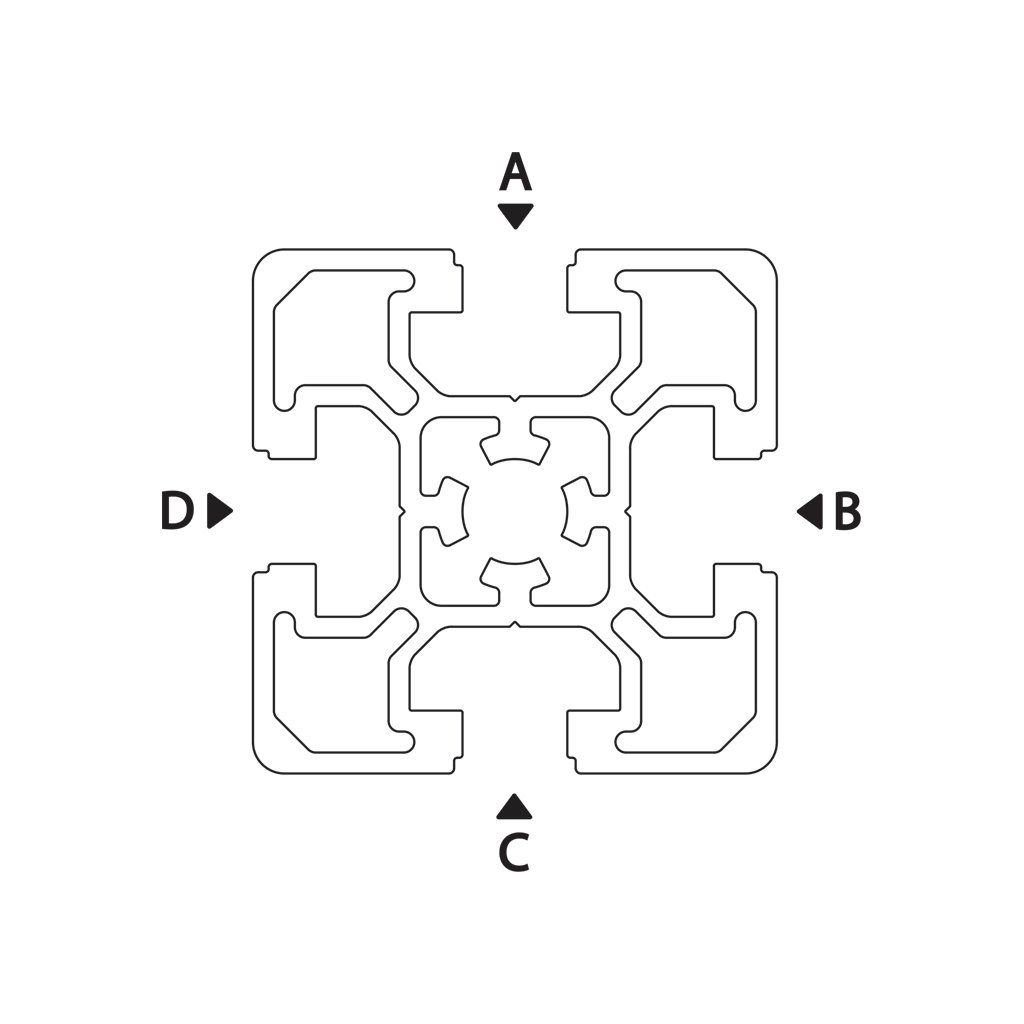

    Hliníkový profil s modulovým rozměrem řezu 50x50 a se 4 drážkami tvaru BH 50-10.

    Důležité upozornění:

    Jedná se o produkt druhé jakosti, který může nést menší stopy poškození (škrábance, šmouhy, malé deformace).

    U profilů druhé jakosti nenabízíme možnost úřezů.

    Dostupné délky včetně fotografií zašleme v odpovědi na vaši poptávku.

    Detailní informace

    Registrujte se
    Registrujte se
    Při registraci získáte trvalou slevu 5 % na vaše nákupy.
    Opracování profilů
    Opracování profilů
    Kolmé řezy profilů si snadno přidáte do košíku.
    Technická dokumentace
    Technická dokumentace
    Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
    Konfigurátor dopravníků
    Konfigurátor dopravníků
    V našem konfigurátoru si můžete rychle pohodlně vytvořit až 5 typů dopravníků.

    Související produkty

    2340 zaslepka profilu bh 50 10 50x50 cerna
    Záslepka profilu BH 50-10, 50x50, černá
    Skladem (19 ks)
    46,16 Kč včetně DPH
    38,15 Kč
    Detail
    Kód: 084.201.055
    Záslepka drážky profilu BH 40-10, 45-10, 50-10, černá
    Záslepka drážky profilu BH 40-10, 45-10, 50-10, černá
    1-2 týdny
    38,32 Kč včetně DPH
    31,67 Kč
    Detail
    Kód: 084.203.027
    708 sroub m8x20 s valcovou hlavou
    Šroub M8x20 s válcovou hlavou
    Skladem (>100 ks)
    6,52 Kč včetně DPH
    5,39 Kč
    Detail
    Kód: 084.301.003
    2376 1 sroub m12x30 s pulkulatou hlavou
    Šroub M12x30 s půlkulatou hlavou
    1-2 týdny
    51,81 Kč včetně DPH
    42,82 Kč
    Detail
    Kód: 084.301.024
    2394 sroub m8x20 do drazek bh 40 10 45 10 50 10
    Šroub M8x20 do drážek BH 40-10, 45-10, 50-10
    Skladem (>100 ks)
    18,61 Kč včetně DPH
    15,38 Kč
    Detail
    Kód: 084.301.018
    2448 matice m8 do drazek bh 40 10 45 10 50 10
    Matice M8 do drážek BH 40-10, 45-10, 50-10
    Skladem (>100 ks)
    17,44 Kč včetně DPH
    14,41 Kč
    Detail
    Kód: 084.302.028
    2496 1 matice m8 ctvercova s vedenim bh 40 10 45 10 50 10
    Matice M8 čtvercová s vedením BH 40-10, 45-10, 50-10
    Skladem (>100 ks)
    27,02 Kč včetně DPH
    22,33 Kč
    Detail
    Kód: 084.302.046
    2520 1 matice m8 s kolmou pruzinou bh 40 10 45 10 50 10
    Matice M8 s kolmou pružinou BH 40-10, 45-10, 50-10
    Skladem (70 ks)
    39,43 Kč včetně DPH
    32,59 Kč
    Detail
    Kód: 084.302.102
    2535 1 matice m8 s pruzinou bh 40 10 45 10 50 10
    Matice M8 s pružinou BH 40-10, 45-10, 50-10
    Skladem (17 ks)
    29,19 Kč včetně DPH
    24,12 Kč
    Detail
    Kód: 084.302.084
    897 1 matice m8 s osazenim
    Matice M8 s osazením
    Skladem (>100 ks)
    3,28 Kč včetně DPH
    2,71 Kč
    Detail
    Kód: 084.302.036
    2538 1 zavitove pouzdro m12 m8
    Závitové pouzdro M12/M8
    Skladem (40 ks)
    53,64 Kč včetně DPH
    44,33 Kč
    Detail
    Kód: 084.312.003
    2556 1 kolma spojovaci zapadka vertikalni bh 40 10 45 10 50 10
    Nejprodávanější
    Kolmá spojovací západka, vertikální BH 40-10, 45-10, 50-10
    Skladem (25 ks)
    170,09 Kč včetně DPH
    140,57 Kč
    Detail
    Kód: 084.306.008
    2559 1 kolma spojovaci zapadka horizontalni bh 40 10 45 10 50 10
    Kolmá spojovací západka, horizontální BH 40-10, 45-10, 50-10
    Skladem (20 ks)
    170,09 Kč včetně DPH
    140,57 Kč
    Detail
    Kód: 084.306.009
    2568 kolma spojka do drazky bh 40 10 45 10 50 10
    Kolmá spojka do drážky BH 40-10, 45-10, 50-10
    Skladem (26 ks)
    265,70 Kč včetně DPH
    219,59 Kč
    Detail
    Kód: 084.306.013
    2625 1 uhelnik do drazky bh 40 10 45 10 50 10
    Nejprodávanější
    Úhelník do drážky, BH 40-10, 45-10, 50-10
    Skladem (>100 ks)
    152,19 Kč včetně DPH
    125,78 Kč
    Detail
    Kód: 084.307.053
    2667 uhelnik 90 42x41 m8 s jazycky otryskany hlinik
    Úhelník 90°, 42x41, M8, s jazýčky, otryskaný hliník
    Skladem (29 ks)
    79,58 Kč včetně DPH
    65,77 Kč
    Detail
    Kód: 084.305.045
    Zobrazit všechny související produkty Předchozí produkt Další produkt

    Detailní popis produktu

    Robustní hliníkový profil se čtvercovým řezem určený pro vytváření struktur s vyšším zatížením ve všech směrech.

    Univerzální možnosti připojení díky 4 drážkám na všech stranách profilu.

    Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

    Možnost dodávky balení ve velkém svazku obsahujícím 40 tyčí.

    Kompatibilita

    Tímto výrobkem lze nahradit následující výrobky na trhu:

    Kód Obj. č. Poznámka
    REX 3 842 529 351 hmotnost 2,50 kg/m; svazek 20 tyčí
    REX 3 842 993 156 hmotnost 2,50 kg/m
    REX 3 842 993 157 hmotnost 2,50 kg/m; opracování - závit M12 na jedné straně
    REX 3 842 993 158 hmotnost 2,50 kg/m; opracování - závit M12 na obou stranách
    REX 3 842 993 159 hmotnost 2,50 kg/m; opracování - závit M12 na jedné straně, boční otvor D=17 na druhé straně
    REX 3 842 993 160 hmotnost 2,50 kg/m; opracování - boční otvor D=17 na jedné straně
    REX 3 842 993 161 hmotnost 2,50 kg/m; opracování - boční otvor D=17 na obou stranách
    REX 3 842 993 162 hmotnost 2,50 kg/m; opracování - boční otvor D=17 na jedné straně, kolmý otvor D=17 na druhé straně
    REX 3 842 993 164 hmotnost 2,50 kg/m; opracování - boční otvor D=9,8 na obou stranách
    REX 3 842 993 665 hmotnost 2,50 kg/m
    REX 3842529351 hmotnost 2,50 kg/m; svazek 20 tyčí
    REX 3842993156 hmotnost 2,50 kg/m
    REX 3842993157 hmotnost 2,50 kg/m; opracování - závit M12 na jedné straně
    REX 3842993158 hmotnost 2,50 kg/m; opracování - závit M12 na obou stranách
    REX 3842993159 hmotnost 2,50 kg/m; opracování - závit M12 na jedné straně, boční otvor D=17 na druhé straně
    REX 3842993160 hmotnost 2,50 kg/m; opracování - boční otvor D=17 na jedné straně
    REX 3842993161 hmotnost 2,50 kg/m; opracování - boční otvor D=17 na obou stranách
    REX 3842993162 hmotnost 2,50 kg/m; opracování - boční otvor D=17 na jedné straně, kolmý otvor D=17 na druhé straně
    REX 3842993164 hmotnost 2,50 kg/m; opracování - boční otvor D=9,8 na obou stranách
    REX 3842993665 hmotnost 2,50 kg/m
    FMS 05.01700.00 hmotnost 2,52 kg/m

    Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.

    Spojování profilů

    Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

    1. Spojování pomocí šroubů v drážce

    Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

    2. Spojování pomocí spojovací západky

    Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.

    3. Spojování pomocí spoje nebo úhelníků

    Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

    Závity profilů

    Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:

    Profil Průměr šroubu Doporučená hloubka (mm)
    drážka 6 M6 15
    drážka 8 M8 25
    drážka 10 M12 30

    Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:

    Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm)
    drážka 6 M6 10
    drážka 8 M8 20
    drážka 10 M12 35

    Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

    Doplňkové parametry

    Kategorie: Přehled sortimentu ALUSIC
    Záruka: 2 roky
    Hmotnost: 2.54 kg
    Série: BH 50-10
    Řez profilu: 50×50
    Hmotnost (kg/m): 2.34
    Materiál: anodizovaný hliník
    Barva: přírodní
    Délka profilu (mm): 6 040
    Moment setrvačnosti lx (cm⁴): 21,04
    Moment setrvačnosti ly (cm⁴): 21,04
    Moment průřezu wx (cm³): 8,42
    Moment průřezu wy (cm³): 8,42
    Plocha řezu (mm²): 865
    Minimální délka (mm): 30
    Maximální délka (mm): 6 000
