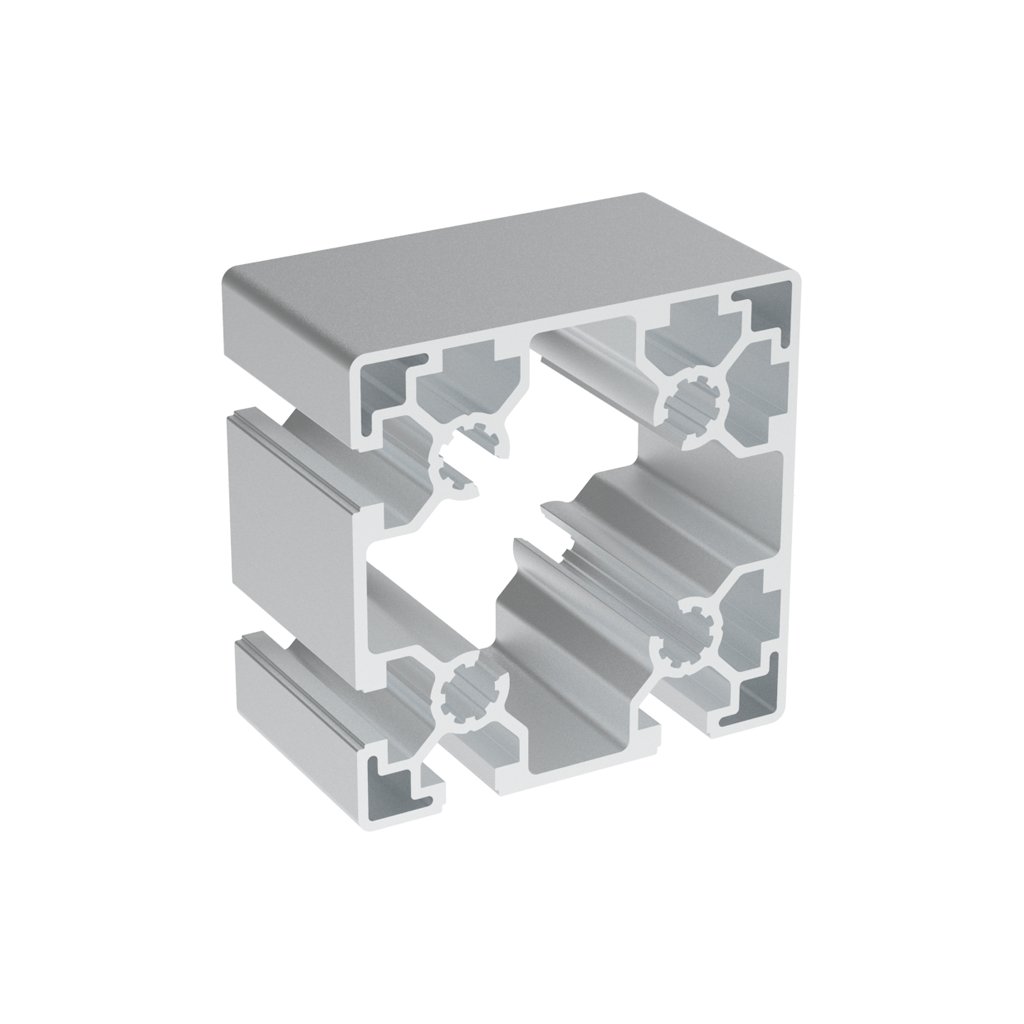

Hliníkový profil BH 45-10, 90x90, s drážkami na 2 sousedících stranách
Kód: 084.105.016
Související produkty
Detailní popis produktu
Hliníkový profil se čtvercovým řezem určený pro struktury s potřebou vysokého zatížení ve všech směrech.
Možnosti připojení ze 2 stran díky 4 drážkám.
Na uzavřených stranách je možno vyseknout další drážky.
Strany bez drážek snižují znečištění profilu a zlepšují vzhled struktury.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Možnost dodávky balení ve velkém svazku obsahujícím 20 tyčí.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| REX | 3 842 538 296 | hmotnost 6,50 kg/m; svazek 6 tyčí |
| 3 842 993 621 | REX | hmotnost 6,50 kg/m |
| 3 842 993 756 | REX | hmotnost 6,50 kg/m |
| REX | 3842538296 | hmotnost 6,50 kg/m; svazek 6 tyčí |
| 3842993621 | REX | hmotnost 6,50 kg/m |
| 3842993756 | REX | hmotnost 6,50 kg/m |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Spojování profilů
Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.
1. Spojování pomocí šroubů v drážce
Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.
2. Spojování pomocí spojovací západky
Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.
3. Spojování pomocí spoje nebo úhelníků
Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.
Závity profilů
Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:
| Profil | Průměr šroubu | Doporučená hloubka (mm) |
| drážka 6 | M6 | 15 |
| drážka 8 | M8 | 25 |
| drážka 10 | M12 | 30 |
Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:
| Profil | Průměr šroubu | Max. doporučovaný dotahovací moment (Nm) |
| drážka 6 | M6 | 10 |
| drážka 8 | M8 | 20 |
| drážka 10 | M12 | 35 |
Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
Doplňkové parametry
| Kategorie: | Hliníkové profily BH 90x90 |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 4.72 kg |
| Série: | BH 45-10 |
| Řez profilu: | 90×90 |
| Hmotnost (kg/m): | 4.725 |
| Materiál: | anodizovaný hliník |
| Barva: | přírodní |
| ? Délka profilu (mm): | 6 040 |
| Moment setrvačnosti lx (cm⁴): | 173,53 |
| Moment setrvačnosti ly (cm⁴): | 173,53 |
| Moment průřezu wx (cm³): | 38,56 |
| Moment průřezu wy (cm³): | 38,56 |
| Plocha řezu (mm²): | 1 749 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |
| Řez: | REZ |
