Hliníkový profil BH 45-10, 90x180, těžký
Kód: 084.105.013
Související produkty
Detailní popis produktu

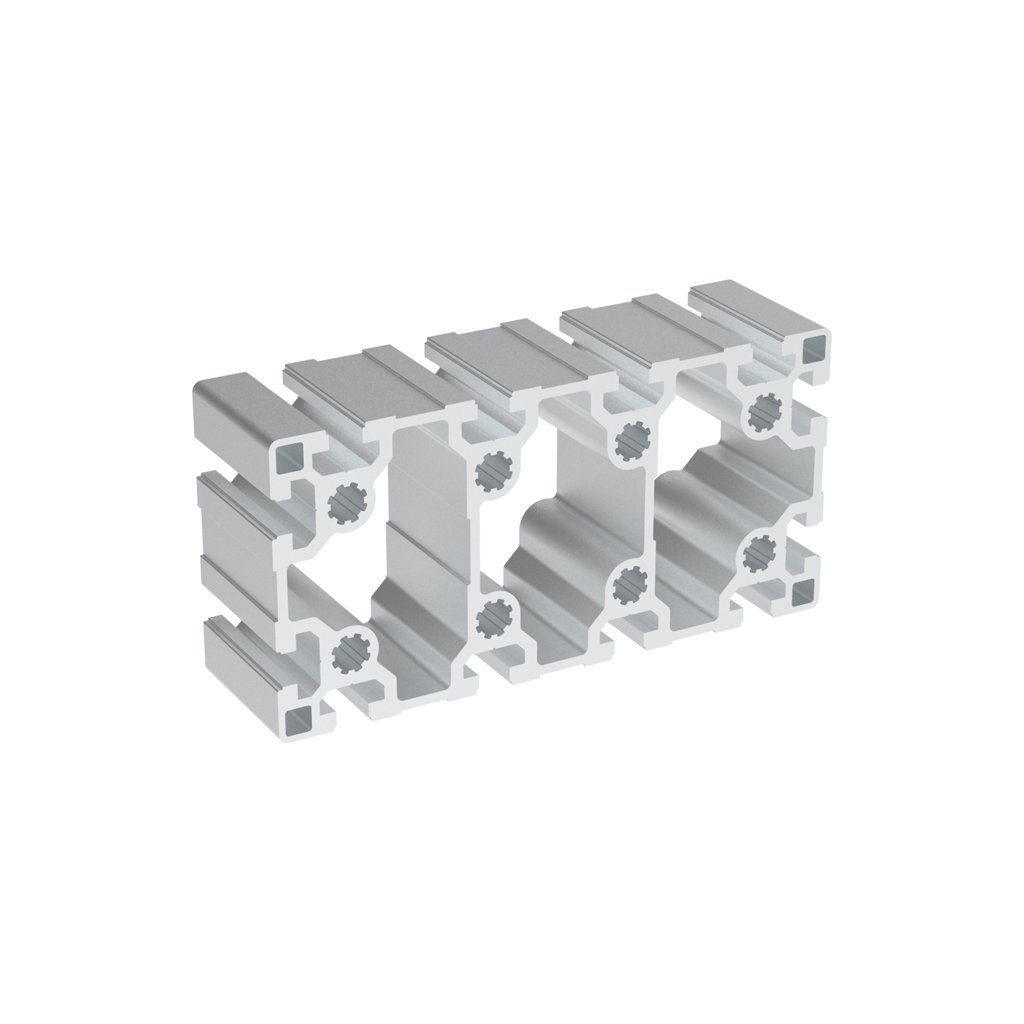

Velmi robustní hliníkový profil s obdélníkovým řezem určený pro vytváření struktur s extrémně vysokým zatížením ve směru delší strany.
Univerzální možnosti připojení díky 12 drážkám na všech stranách profilu a 8 otvorům v řezu profilu.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Možnost dodávky balení ve velkém svazku obsahujícím 10 tyčí.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| REX | 3 842 557 226 | hmotnost 11,60 kg/m; svazek 3 tyče |
| REX | 3 842 992 857 | hmotnost 11,60 kg/m |
| REX | 3 842 992 858 | hmotnost 11,60 kg/m; opracování - 8x závit M12 na jedné straně |
| REX | 3 842 992 859 | hmotnost 11,60 kg/m; opracování - 8x závit M12 na obou stranách |
| REX | 3 842 992 860 | hmotnost 11,60 kg/m; opracování - 8x závit M12 na jedné straně, zahloubení D=17 ve 4 drážkách na stranách 90 mm |
| REX | 3 842 992 861 | hmotnost 11,60 kg/m; opracování - zahloubení D=17 ve 4 drážkách na stranách 90 mm na obou stranách |
| REX | 3 842 992 864 | hmotnost 11,60 kg/m; opracování - 2x kolmý otvor D=17 na stranách 90 mm na obou stranách |
| REX | 3 842 993 677 | hmotnost 11,60 kg/m |
| REX | 3842557226 | hmotnost 11,60 kg/m; svazek 3 tyče |
| REX | 3842992857 | hmotnost 11,60 kg/m |
| REX | 3842992858 | hmotnost 11,60 kg/m; opracování - 8x závit M12 na jedné straně |
| REX | 3842992859 | hmotnost 11,60 kg/m; opracování - 8x závit M12 na obou stranách |
| REX | 3842992860 | hmotnost 11,60 kg/m; opracování - 8x závit M12 na jedné straně, zahloubení D=17 ve 4 drážkách na stranách 90 mm |
| REX | 3842992861 | hmotnost 11,60 kg/m; opracování - zahloubení D=17 ve 4 drážkách na stranách 90 mm na obou stranách |
| REX | 3842992864 | hmotnost 11,60 kg/m; opracování - 2x kolmý otvor D=17 na stranách 90 mm na obou stranách |
| REX | 3842993677 | hmotnost 11,60 kg/m |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Spojování profilů
Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.
1. Spojování pomocí šroubů v drážce
Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.
2. Spojování pomocí spojovací západky
Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.
3. Spojování pomocí spoje nebo úhelníků
Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.
Závity profilů
Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:
| Profil | Průměr šroubu | Doporučená hloubka (mm) |
| drážka 6 | M6 | 15 |
| drážka 8 | M8 | 25 |
| drážka 10 | M12 | 30 |
Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:
| Profil | Průměr šroubu | Max. doporučovaný dotahovací moment (Nm) |
| drážka 6 | M6 | 10 |
| drážka 8 | M8 | 20 |
| drážka 10 | M12 | 35 |
Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
Doplňkové parametry
| Kategorie: | Hliníkové profily BH 90x180 |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 11.67 kg |
| Série: | BH 45-10 |

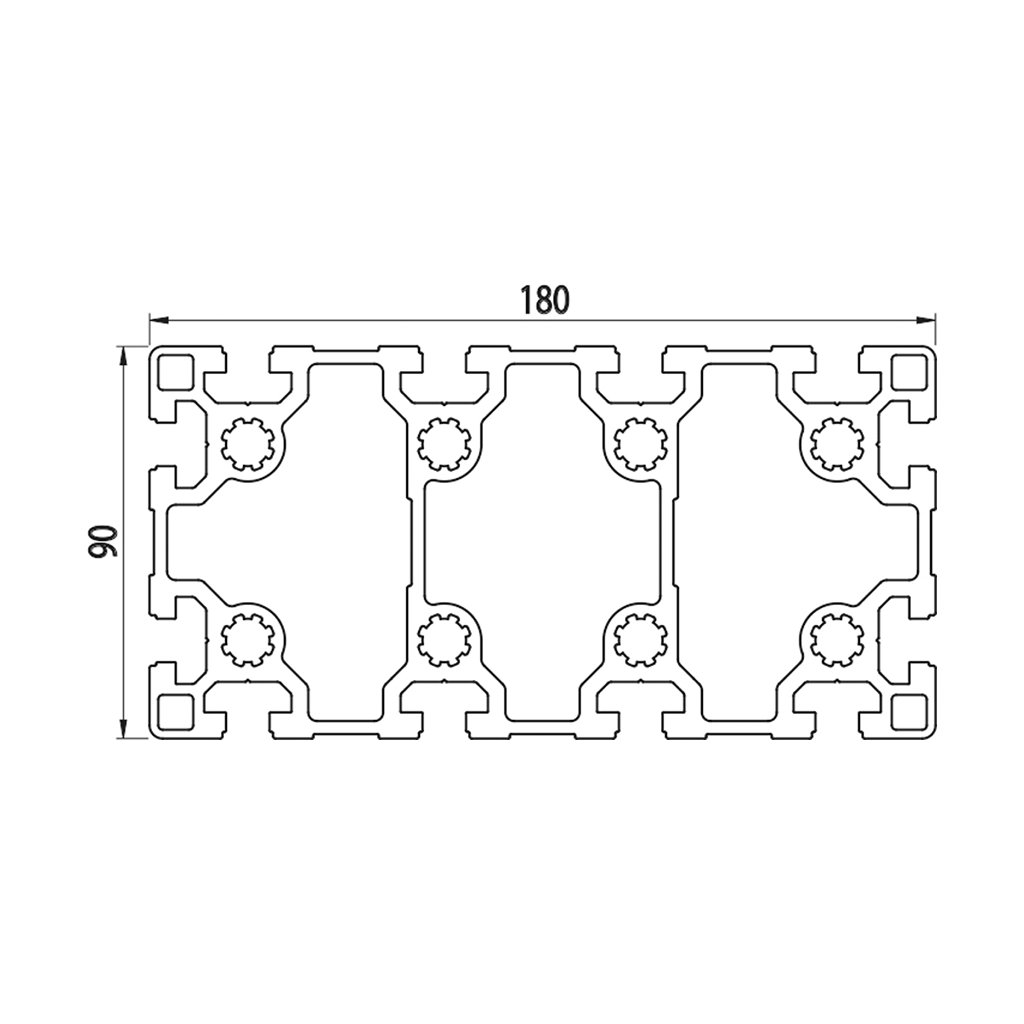

| Řez profilu: | 90×180 |
| Hmotnost (kg/m): | 11.672 |
| Materiál: | anodizovaný hliník |
| Barva: | přírodní |
| ? Délka profilu (mm): | 6 040 |
| Moment setrvačnosti lx (cm⁴): | 1 430,10 |
| Moment setrvačnosti ly (cm⁴): | 418,90 |
| Moment průřezu wx (cm³): | 158,33 |
| Moment průřezu wy (cm³): | 93,09 |
| Plocha řezu (mm²): | 4 323 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |
| Řez: | REZ |
