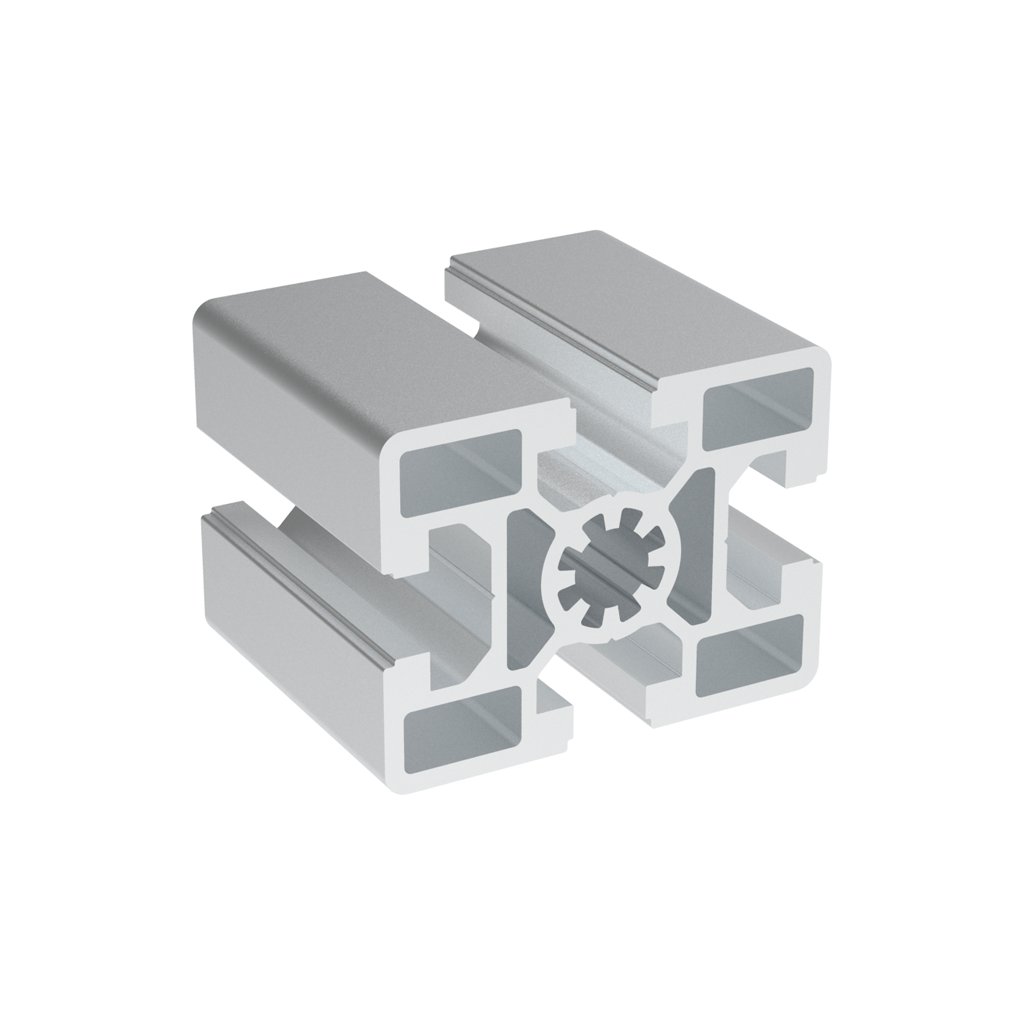

Hliníkový profil BH 45-10, 45x60, těžký | II. jakost
Kód: 084.105.007_DJSouvisející produkty
Detailní popis produktu
Hliníkový profil s obdélníkovým řezem určený pro vytváření běžných struktur s vyšším zatížením ve směru delší strany.
Těžká varianta s hmotností 2,80 kg/m.
Univerzální možnosti připojení díky 4 drážkám na všech stranách profilu.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Možnost dodávky ve velkých baleních - malý svazek 2 tyče, velký svazek 60 tyčí.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
Kód | Obj. č. | Poznámka |
---|---|---|
REX | 3 842 557 200 | hmotnost 3,00 kg/m; svazek 20 tyčí |
REX | 3 842 990 570 | hmotnost 3,00 kg/m |
REX | 3 842 990 571 | hmotnost 3,00 kg/m; opracování - závit M12 na jedné straně |
REX | 3 842 990 572 | hmotnost 3,00 kg/m; opracování - závit M12 na obou stranách |
REX | 3 842 990 573 | hmotnost 3,00 kg/m; opracování - závit M16 na jedné straně |
REX | 3 842 990 574 | hmotnost 3,00 kg/m; opracování - frézování L=30 mm, 20 mm od kraje v drážce na straně 45 mm na jedné straně |
REX | 3 842 990 575 | hmotnost 3,00 kg/m; opracování - závit M12 na jedné straně, závit M16 na druhé straně |
REX | 3 842 990 670 | hmotnost 3,00 kg/m; opracování - kolmý otvor D=17 na obou stranách |
REX | 3 842 990 672 | hmotnost 3,00 kg/m; opracování - boční otvor D=17 na obou stranách |
REX | 3 842 990 674 | hmotnost 3,00 kg/m; opracování - boční otvor D=17 na jedné straně, kolmý otvor D=17 na druhé straně |
REX | 3 842 990 688 | hmotnost 3,00 kg/m; opracování - boční otvor D=17 na jedné straně |
REX | 3 842 990 690 | hmotnost 3,00 kg/m; opracování - kolmý otvor D=17 na jedné straně |
REX | 3 842 992 375 | hmotnost 3,00 kg/m; opracování - kolmý otvor D=9,8 na jedné straně |
REX | 3 842 992 376 | hmotnost 3,00 kg/m; opracování - boční otvor D=9,8 na jedné straně |
REX | 3 842 993 085 | hmotnost 3,00 kg/m; opracování - zahloubení D=17 v obou drážkách na straně 60 mm na obou stranách |
REX | 3 842 993 743 | hmotnost 3,00 kg/m |
REX | 3842557200 | hmotnost 3,00 kg/m; svazek 20 tyčí |
REX | 3842990570 | hmotnost 3,00 kg/m |
REX | 3842990571 | hmotnost 3,00 kg/m; opracování - závit M12 na jedné straně |
REX | 3842990572 | hmotnost 3,00 kg/m; opracování - závit M12 na obou stranách |
REX | 3842990573 | hmotnost 3,00 kg/m; opracování - závit M16 na jedné straně |
REX | 3842990574 | hmotnost 3,00 kg/m; opracování - frézování L=30 mm, 20 mm od kraje v drážce na straně 45 mm na jedné straně |
REX | 3842990575 | hmotnost 3,00 kg/m; opracování - závit M12 na jedné straně, závit M16 na druhé straně |
REX | 3842990670 | hmotnost 3,00 kg/m; opracování - kolmý otvor D=17 na obou stranách |
REX | 3842990672 | hmotnost 3,00 kg/m; opracování - boční otvor D=17 na obou stranách |
REX | 3842990674 | hmotnost 3,00 kg/m; opracování - boční otvor D=17 na jedné straně, kolmý otvor D=17 na druhé straně |
REX | 3842990688 | hmotnost 3,00 kg/m; opracování - boční otvor D=17 na jedné straně |
REX | 3842990690 | hmotnost 3,00 kg/m; opracování - kolmý otvor D=17 na jedné straně |
REX | 3842992375 | hmotnost 3,00 kg/m; opracování - kolmý otvor D=9,8 na jedné straně |
REX | 3842992376 | hmotnost 3,00 kg/m; opracování - boční otvor D=9,8 na jedné straně |
REX | 3842993085 | hmotnost 3,00 kg/m; opracování - zahloubení D=17 v obou drážkách na straně 60 mm na obou stranách |
REX | 3842993743 | hmotnost 3,00 kg/m |
FMS | 05.01011.00 | hmotnost 3,30 kg/m |
FMS | 05.01043.00 | hmotnost 2,19 kg/m |
FMS | 05.01499.00 | hmotnost 2,85 kg/m |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Spojování profilů
Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.
1. Spojování pomocí šroubů v drážce
Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.
2. Spojování pomocí spojovací západky
Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.
3. Spojování pomocí spoje nebo úhelníků
Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.
Závity profilů
Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:
Profil | Průměr šroubu | Doporučená hloubka (mm) |
drážka 6 | M6 | 15 |
drážka 8 | M8 | 25 |
drážka 10 | M12 | 30 |
Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:
Profil | Průměr šroubu | Max. doporučovaný dotahovací moment (Nm) |
drážka 6 | M6 | 10 |
drážka 8 | M8 | 20 |
drážka 10 | M12 | 35 |
Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
Doplňkové parametry
Kategorie: | Přehled sortimentu ALUSIC |
---|---|
Záruka: | 2 roky |
Hmotnost: | 2.8 kg |
Série: | BH 45-10 |

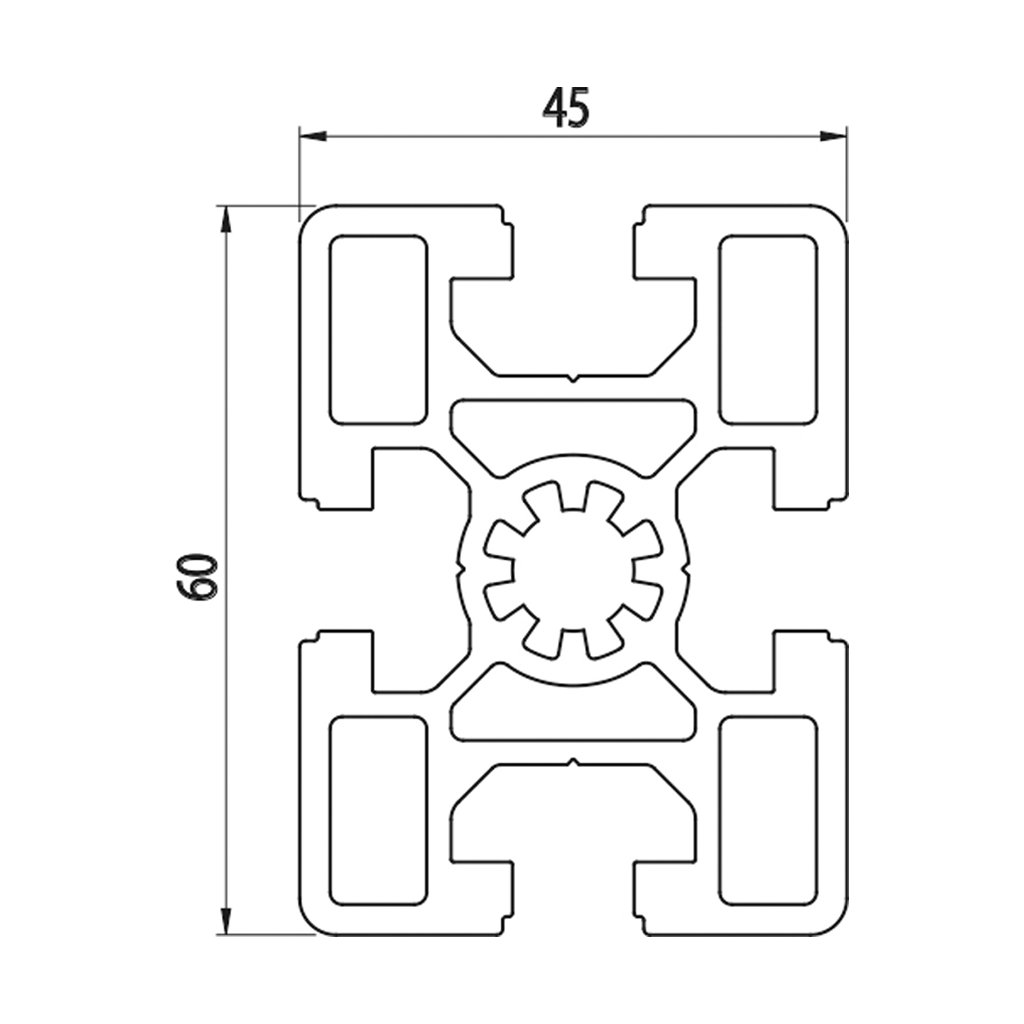

Řez profilu: | 45×60 |
Hmotnost (kg/m): | 2.8 |
Materiál: | anodizovaný hliník |
Barva: | přírodní |
Délka profilu (mm): | 6 040 |
Moment setrvačnosti lx (cm⁴): | 35,00 |
Moment setrvačnosti ly (cm⁴): | 20,90 |
Moment průřezu wx (cm³): | 11,70 |
Moment průřezu wy (cm³): | 9,30 |
Plocha řezu (mm²): | 1 038 |
Minimální délka (mm): | 30 |
Maximální délka (mm): | 6 000 |
Řez: | REZ |
