Hliníkový profil BH 45-10, 45x45, těžký | II. jakost

Kód: 084.105.018_DJ
Značka: Alusic
791,24 Kč / m 957,40 Kč včetně DPH
Skladem (1 m)
Můžeme doručit do:
6.11.2024

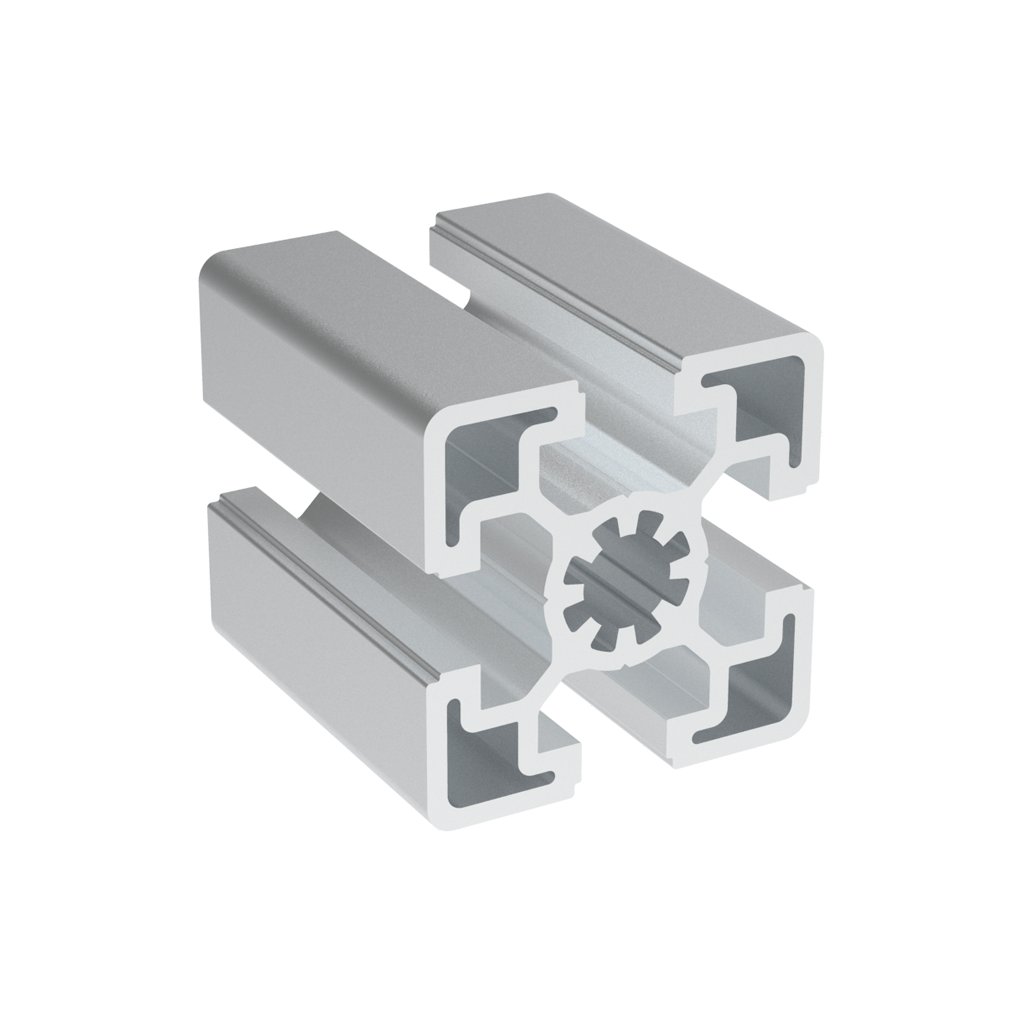

Hliníkový profil s modulovým rozměrem řezu 45x45 a se 4 drážkami tvaru BH 45-10. Těžká verze s hmotností 2,03 kg/m.

Důležité upozornění:

Jedná se o produkt druhé jakosti, který může nést menší stopy poškození (škrábance, šmouhy, malé deformace).

U profilů druhé jakosti nenabízíme možnost úřezů.

Dostupné délky včetně fotografií zašleme v odpovědi na vaši poptávku.

Detailní informace

Detailní popis produktu

Hliníkový profil se čtvercovým řezem určený pro vytváření běžných struktur.

Těžká varianta s hmotností 2,03 kg/m.

Univerzální možnosti připojení díky 4 drážkám na všech stranách profilu.

Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

Možnost dodávky ve velkých baleních - malý svazek 2 tyče, velký svazek 80 tyčí.

Kompatibilita

Tímto výrobkem lze nahradit následující výrobky na trhu:

Kód Obj. č. Poznámka
REX 3 842 553 614 hmotnost 2,00 kg/m; svazek 20 tyčí
REX 3 842 990 517 hmotnost 2,00 kg/m; opracování - závit M12 na jedné straně
REX 3 842 990 518 hmotnost 2,00 kg/m; opracování - závit M12 na obou stranách
REX 3 842 990 519 hmotnost 2,00 kg/m; opracování - závit M12 na jedné straně, závit M16 na druhé straně
REX 3 842 990 520 hmotnost 2,00 kg/m
REX 3 842 990 521 hmotnost 2,00 kg/m; opracování - závit M16 na jedné straně
REX 3 842 990 640 hmotnost 2,00 kg/m; opracování - závit M12 na jedné straně, boční otvor D=17 na druhé straně
REX 3 842 990 642 hmotnost 2,00 kg/m; opracování - závit M16 na jedné straně, boční otvor D=17 na druhé straně
REX 3 842 990 644 hmotnost 2,00 kg/m; opracování - boční otvor D=17 na obou stranách
REX 3 842 990 646 hmotnost 2,00 kg/m; opracování - boční otvor D=17 na jedné straně, kolmý otvor D=17 na druhé straně
REX 3 842 990 648 hmotnost 2,00 kg/m; opracování - boční otvor D=17 na jedné straně
REX 3 842 992 969 hmotnost 2,00 kg/m; opracování - boční otvor D=9,8 na obou stranách
REX 3 842 993 734 hmotnost 2,00 kg/m
REX 3842553614 hmotnost 2,00 kg/m; svazek 20 tyčí
REX 3842990517 hmotnost 2,00 kg/m; opracování - závit M12 na jedné straně
REX 3842990518 hmotnost 2,00 kg/m; opracování - závit M12 na obou stranách
REX 3842990519 hmotnost 2,00 kg/m; opracování - závit M12 na jedné straně, závit M16 na druhé straně
REX 3842990520 hmotnost 2,00 kg/m
REX 3842990521 hmotnost 2,00 kg/m; opracování - závit M16 na jedné straně
REX 3842990640 hmotnost 2,00 kg/m; opracování - závit M12 na jedné straně, boční otvor D=17 na druhé straně
REX 3842990642 hmotnost 2,00 kg/m; opracování - závit M16 na jedné straně, boční otvor D=17 na druhé straně
REX 3842990644 hmotnost 2,00 kg/m; opracování - boční otvor D=17 na obou stranách
REX 3842990646 hmotnost 2,00 kg/m; opracování - boční otvor D=17 na jedné straně, kolmý otvor D=17 na druhé straně
REX 3842990648 hmotnost 2,00 kg/m; opracování - boční otvor D=17 na jedné straně
REX 3842992969 hmotnost 2,00 kg/m; opracování - boční otvor D=9,8 na obou stranách
REX 3842993734 hmotnost 2,00 kg/m

Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.

Spojování profilů

Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

1. Spojování pomocí šroubů v drážce

Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

2. Spojování pomocí spojovací západky

Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.

3. Spojování pomocí spoje nebo úhelníků

Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

Závity profilů

Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:

Profil Průměr šroubu Doporučená hloubka (mm)
drážka 6 M6 15
drážka 8 M8 25
drážka 10 M12 30

Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:

Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm)
drážka 6 M6 10
drážka 8 M8 20
drážka 10 M12 35

Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

Doplňkové parametry

Kategorie: Přehled sortimentu ALUSIC
Záruka: 2 roky
Hmotnost: 2.03 kg
Série: BH 45-10
Řez profilu: 45×45
Hmotnost (kg/m): 2.03
Materiál: anodizovaný hliník
Barva: přírodní
Délka profilu (mm): 6 040
Moment setrvačnosti lx (cm⁴): 14,82
Moment setrvačnosti ly (cm⁴): 14,82
Moment průřezu wx (cm³): 6,59
Moment průřezu wy (cm³): 6,59
Plocha řezu (mm²): 750
Minimální délka (mm): 30
Maximální délka (mm): 6 000
Řez: REZ
