Hliníkový profil BH 45-10, 45x45, s 1 drážkou, lehký | II. jakost

Kód: 084.105.015_DJ
Značka: Alusic
565,96 Kč / m 684,81 Kč včetně DPH
Skladem (3 m)
Můžeme doručit do:
6.11.2024

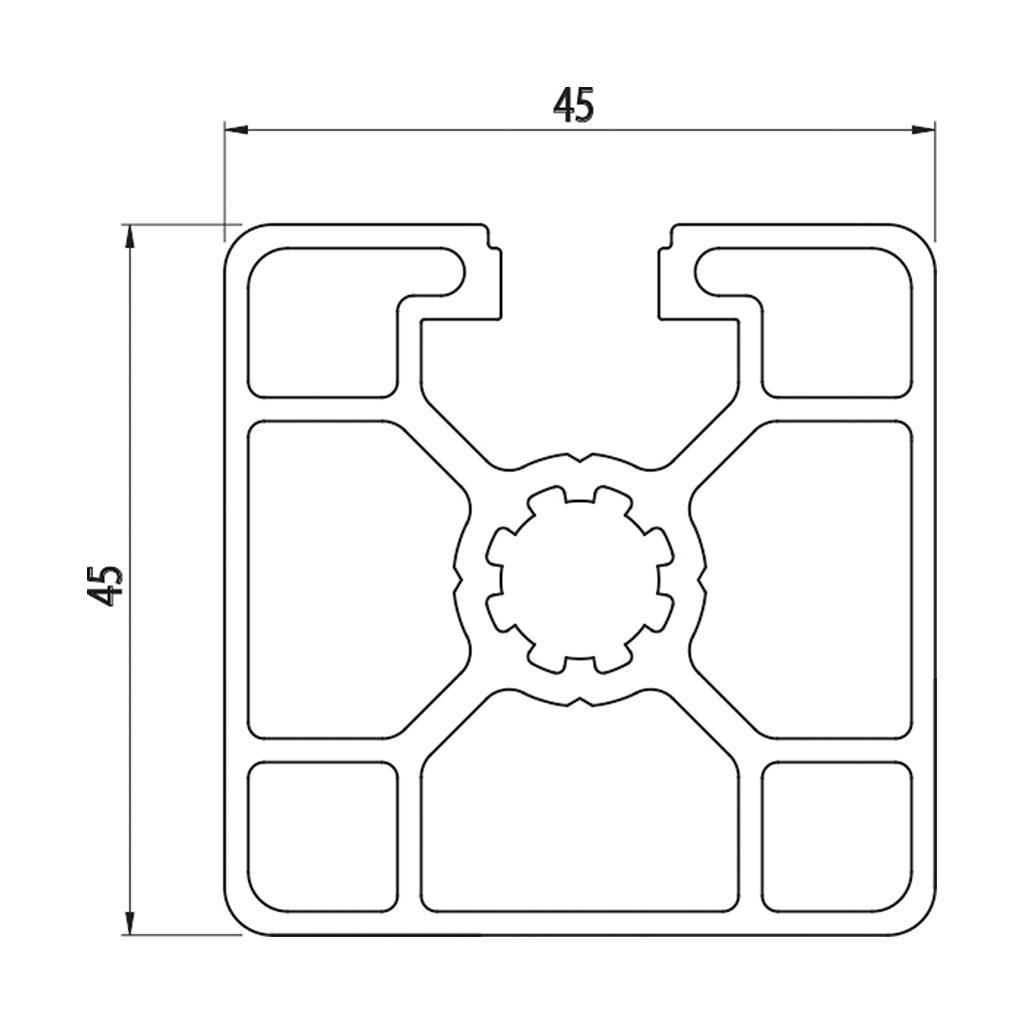

Hliníkový profil s modulovým rozměrem řezu 45x45 a s 1 drážkou tvaru BH 45-10.

Důležité upozornění:

Jedná se o produkt druhé jakosti, který může nést menší stopy poškození (škrábance, šmouhy, malé deformace).

U profilů druhé jakosti nenabízíme možnost úřezů.

Dostupné délky včetně fotografií zašleme v odpovědi na vaši poptávku.

Detailní informace

Detailní popis produktu

Hliníkový profil se čtvercovým řezem určený pro vytváření běžných struktur.

Připojení díky 1 drážce na obvodu profilu.

Strany bez drážek zamezují znečištění a zlepšují vzhled struktury.

Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

Možnost dodávky ve velkých baleních - malý svazek 2 tyče, velký svazek 80 tyčí.

Kompatibilita

Tímto výrobkem lze nahradit následující výrobky na trhu:

Kód Obj. č. Poznámka
REX 3 842 557 222 hmotnost 1,80 kg/m; svazek 20 tyčí
REX 3 842 992 401 hmotnost 1,80 kg/m
REX 3 842 993 738 hmotnost 1,80 kg/m
REX 3842557222 hmotnost 1,80 kg/m; svazek 20 tyčí
REX 3842992401 hmotnost 1,80 kg/m
REX 3842993738 hmotnost 1,80 kg/m
FMS 05.01903.00 hmotnost 1,74 kg/m

Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.

Spojování profilů

Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

1. Spojování pomocí šroubů v drážce

Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

2. Spojování pomocí spojovací západky

Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.

3. Spojování pomocí spoje nebo úhelníků

Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

Závity profilů

Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:

Profil Průměr šroubu Doporučená hloubka (mm)
drážka 6 M6 15
drážka 8 M8 25
drážka 10 M12 30

Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:

Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm)
drážka 6 M6 10
drážka 8 M8 20
drážka 10 M12 35

Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

Doplňkové parametry

Kategorie: Přehled sortimentu ALUSIC
Záruka: 2 roky
Hmotnost: 1.5 kg
Série: BH 45-10
Řez profilu: 45×45
Hmotnost (kg/m): 1.48
Materiál: anodizovaný hliník
Barva: přírodní
Délka profilu (mm): 6 040
Moment setrvačnosti lx (cm⁴): 11,00
Moment setrvačnosti ly (cm⁴): 11,20
Moment průřezu wx (cm³): 4,90
Moment průřezu wy (cm³): 4,98
Plocha řezu (mm²): 556
Minimální délka (mm): 30
Maximální délka (mm): 6 000
Řez: REZ
