Hliníkový profil BH 45-10, 110x120
Technická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Detailní popis produktu
Robustní hliníkový profil určený k přímé montáži na střešní plochy pomocí šroubů nebo nýtů.
Profil je vybavený systémovou drážkou tvaru BH 45-10.
Vyrobený z hliníkové slitiny EN AW 6060 T5, bez anodizovaného povrchu, tolerance podle normy EN 12020-2.
Možnost dodávky balení ve velkém svazku obsahujícím 12 tyčí.
Parametry produktu:
| Série: | BH 45-10 |
|---|---|

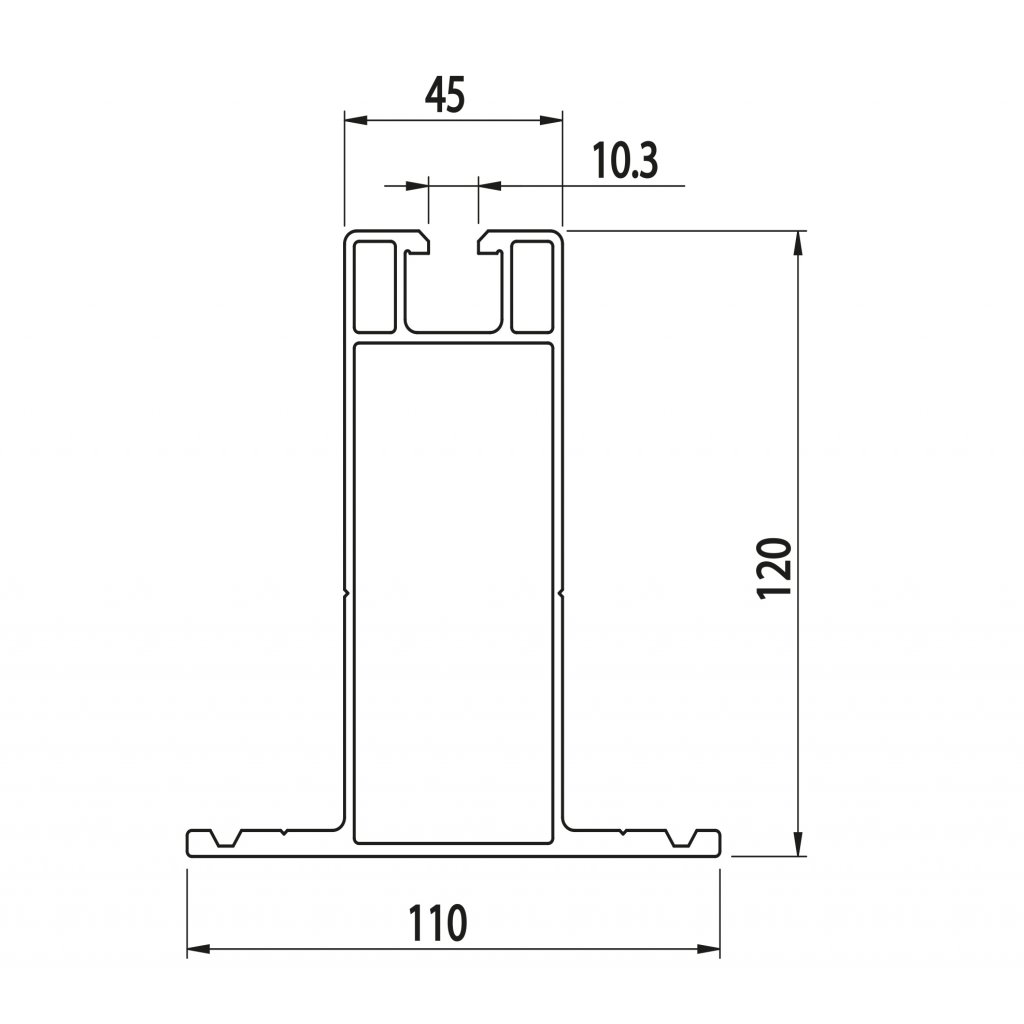

| Řez profilu: | 110x120 |
| Hmotnost (kg/m): | 3 |
| Materiál: | surový hliník |
| Barva: | přírodní |
| Délka profilu (mm): | 6 000 |
| Moment setrvačnosti lx (cm⁴): | 236,2 |
| Moment setrvačnosti ly (cm⁴): | 72 |
| Moment průřezu wx (cm³): | 33,7 |
| Moment průřezu wy (cm³): | 12,9 |
| Plocha řezu (mm²): | 1 113 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |
| Řez: | REZ |
Všechny parametry
Produkt naleznete v této kategorii
-
STEP 3D - 084.106.804 (186.9 kB)
-
DWG 2D - 084.106.804 (319.2 kB)
-
Technický list - 084.106.804G (239 kB)
