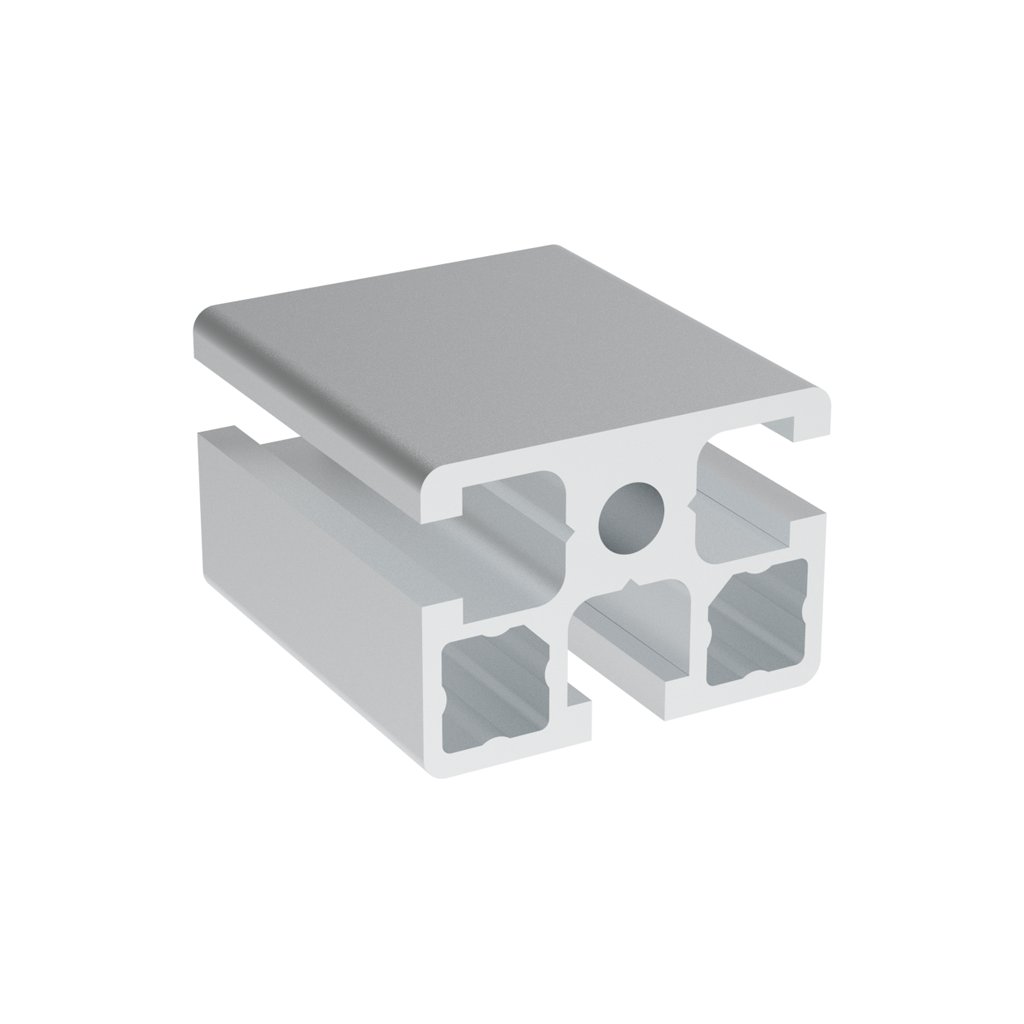

Hliníkový profil AC 45-8, 32x45
Kód: 084.101.011
Související produkty
Detailní popis produktu
Hliníkový profil s obdélníkovým řezem určený pro vytváření příček a částí konstrukcí v běžných strukturách, které jsou podrobené nižšímu mechanickému namáhání.
Profil je rovněž vhodný pro vytváření příček okének a dvířek vytvořených ze systému AC 45-8 se šířkou profilu 32 mm.

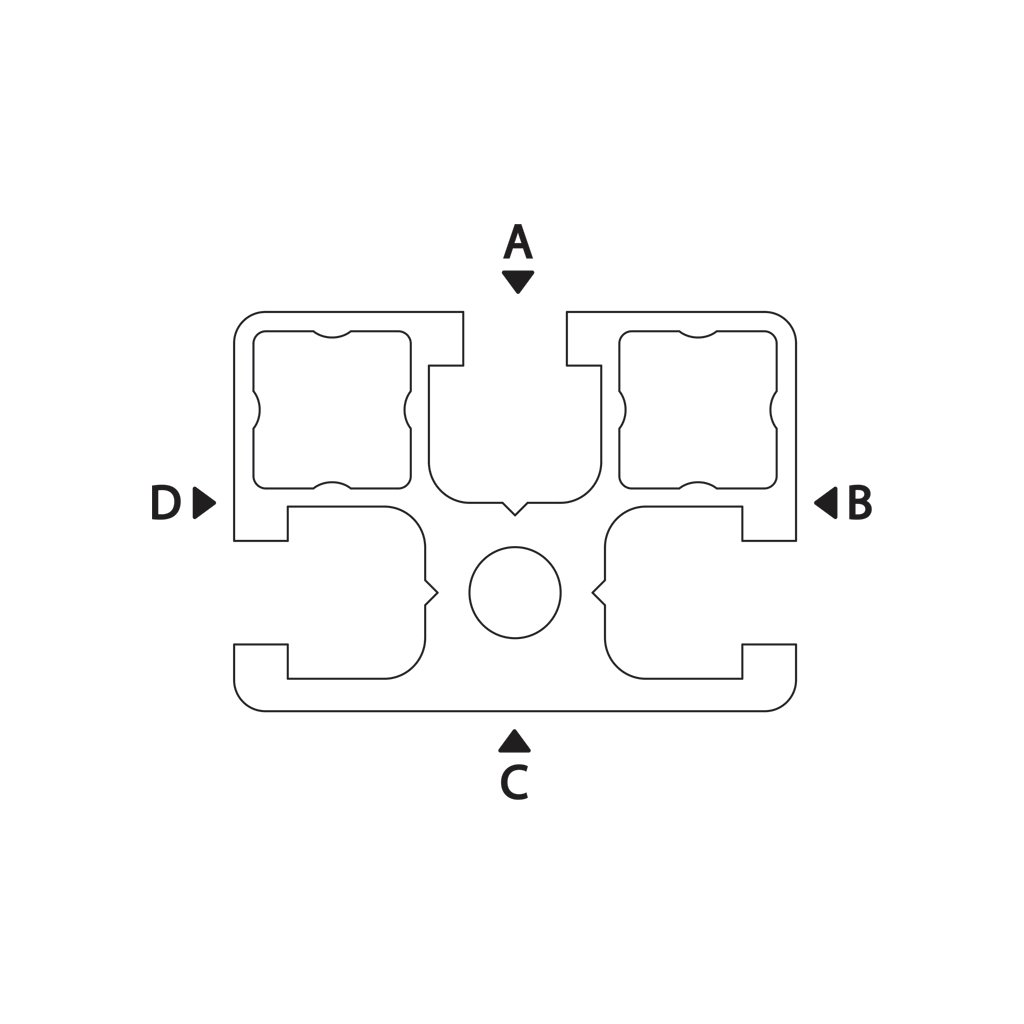

Připojení díky 3 drážkám na stranách profilu. Strana bez drážky zamezuje znečištění a zlepšuje vzhled struktury.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Možnost dodávky ve velkých baleních - malý svazek 3 tyče, velký svazek 90 tyčí.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| ALU | 103245 | hmotnost 1,57 kg/m |
| MIN | 20.1055/0 | hmotnost 1,59 kg/m |
| MIN | 20.1065/0 | hmotnost 1,26 kg/m |
| DRE | 01.4532.3A / BPRDD0000136 | hmotnost 1,597 kg/m |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Spojování profilů
Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.
1. Spojování pomocí šroubů v drážce
Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v zásvislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.
2. Spojování pomocí průběžného šroubu z vnější strany profilu
Jedná se o nejsilnější způsob spojování odolný vůči vzájemnému pohybu mezi dvěma profily. Tento způsob spojování poskytuje lepší kolmost spoje (což ovšem velmi závisí na péči o kvalitu řezu). Tento systém neumožňuje pohyb částí v případě ztráty šroubu. Vyvrtání otvoru může být provedeno pistolovým vrtákem se dvěma průměry.
3. Spojování pomocí spoje nebo úhelníků
Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.
Závity profilů
Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:
| Profil | Průměr šroubu | Doporučená hloubka (mm) |
| drážka 6 | M6 | 15 |
| drážka 8 | M8 | 25 |
Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:
| Profil | Průměr šroubu | Max. doporučovaný dotahovací moment (Nm) |
| drážka 6 | M6 | 10 |
| drážka 8 | M8 | 20 |
Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
Doplňkové parametry
| Kategorie: | Hliníkové profily AC 32x45 |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.44 kg |
| Série: | AC 45-8 |

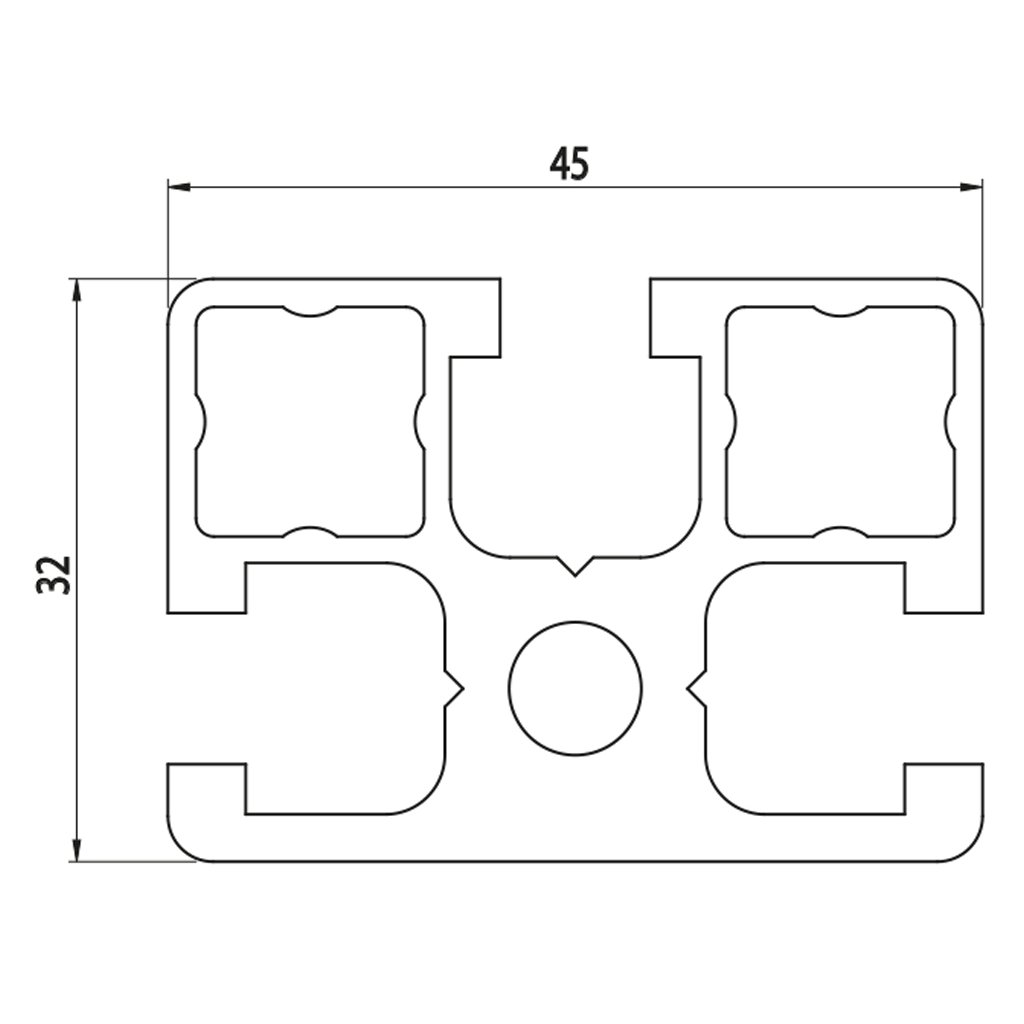

| Řez profilu: | 32×45 |
| Hmotnost (kg/m): | 1.46 |
| Materiál: | anodizovaný hliník |
| Barva: | přírodní |
| ? Délka profilu (mm): | 6 040 |
| Moment setrvačnosti lx (cm⁴): | 5,80 |
| Moment setrvačnosti ly (cm⁴): | 8,70 |
| Moment průřezu wx (cm³): | 3,55 |
| Moment průřezu wy (cm³): | 4,28 |
| Plocha řezu (mm²): | 533 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |
| Řez: | REZ |
