Hliníkový profil AC 45-8, 32x180

Kód: 084.101.072

Značka: Alusic

1 934,47 Kč / m 2 340,71 Kč včetně DPH

Do 2 týdnů

Můžeme doručit do: 9.12.2024

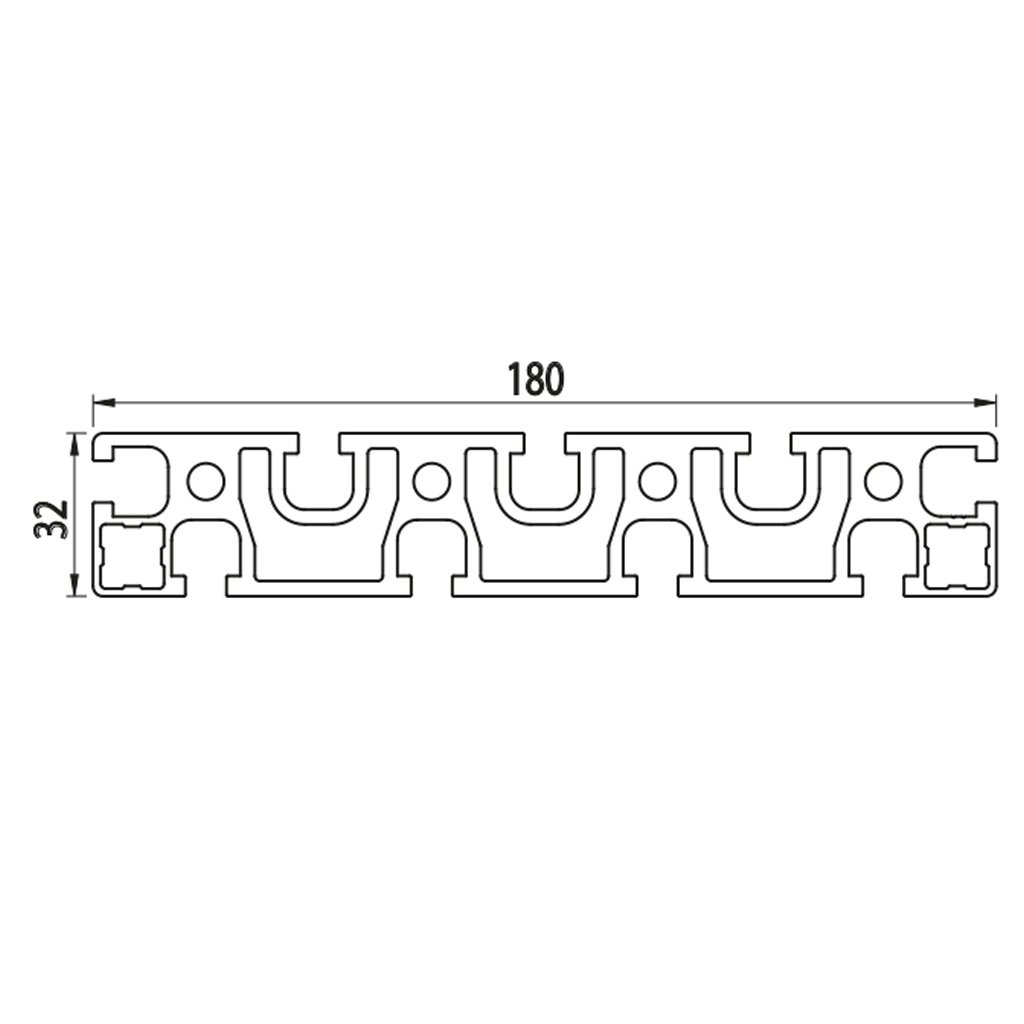

Hliníkový profil s modulovým rozměrem řezu 32x180 a s 9 drážkami tvaru AC 45-8.

Detailní informace

Registrujte se

Při registraci získáte trvalou slevu 5 % na vaše nákupy.

Opracování profilů

Kolmé řezy profilů si snadno přidáte do košíku.

Technická dokumentace

Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.

Konfigurátor dopravníků

V našem konfigurátoru si můžete rychle pohodlně vytvořit až 5 typů dopravníků.

Zobrazit všechny související produkty

Detailní popis produktu

Plochý hliníkový profil určený pro vytváření konstrukcí pojezdových vozíků nebo pro využití jako upínací a montážní plochy či robustní kryty.

Při orientaci na výšku jej lze použít jako nosník pro extrémní zatížení s minimálním průhybem.

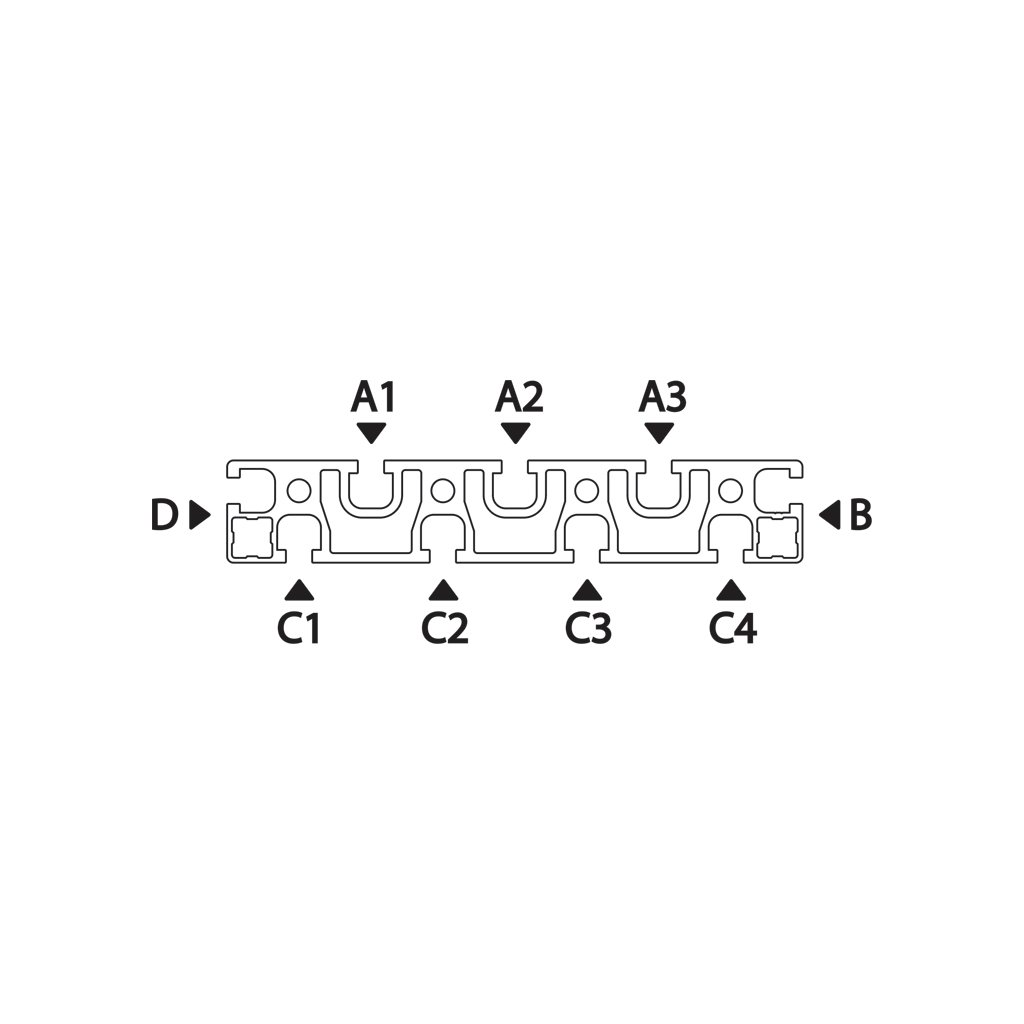

Připojení díky 9 drážkám na všech stranách profilu.

Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.

Možnost dodávky ve velkých baleních - malý svazek 1 tyč, velký svazek 30 tyčí.

Kompatibilita

Tímto výrobkem lze nahradit následující výrobky na trhu:

Kód	Obj. č.	Poznámka
ALU	132180	hmotnost 5,99 kg/m
MIN	20.1016/0	hmotnost 9,54 kg/m

Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.

Spojování profilů

Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

1. Spojování pomocí šroubů v drážce

Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v zásvislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

2. Spojování pomocí průběžného šroubu z vnější strany profilu

Jedná se o nejsilnější způsob spojování odolný vůči vzájemnému pohybu mezi dvěma profily. Tento způsob spojování poskytuje lepší kolmost spoje (což ovšem velmi závisí na péči o kvalitu řezu). Tento systém neumožňuje pohyb částí v případě ztráty šroubu. Vyvrtání otvoru může být provedeno pistolovým vrtákem se dvěma průměry.

3. Spojování pomocí spoje nebo úhelníků

Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.

Závity profilů

Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:


Profil	Průměr šroubu	Doporučená hloubka (mm)
drážka 6	M6	15
drážka 8	M8	25

Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:


Profil	Průměr šroubu	Max. doporučovaný dotahovací moment (Nm)
drážka 6	M6	10
drážka 8	M8	20

Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

Doplňkové parametry

Kategorie:	Hliníkové profily AC 32x180
Záruka:	2 roky
Hmotnost:	6.11 kg
Série:	AC 45-8
Řez profilu:	32×180
Hmotnost (kg/m):	6.106
Materiál:	anodizovaný hliník
Barva:	přírodní
? Délka profilu (mm):	6 040
Moment setrvačnosti lx (cm⁴):	25,01
Moment setrvačnosti ly (cm⁴):	606,86
Moment průřezu wx (cm³):	15,63
Moment průřezu wy (cm³):	67,43
Plocha řezu (mm²):	2 261,72
Minimální délka (mm):	30
Maximální délka (mm):	6 000
Řez:	REZ
