Dvouosý systém 818.HHL.L s pohony 90x180 a 90x90, pro hřídel 22 mm

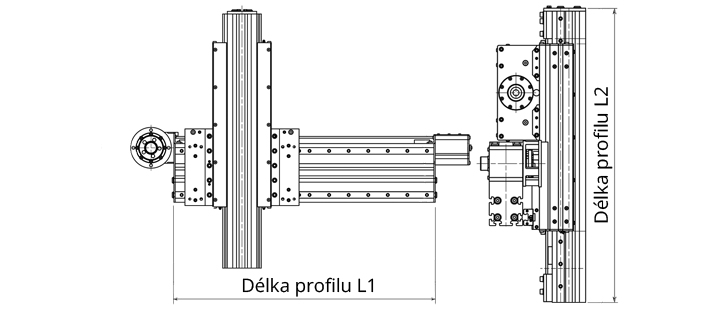

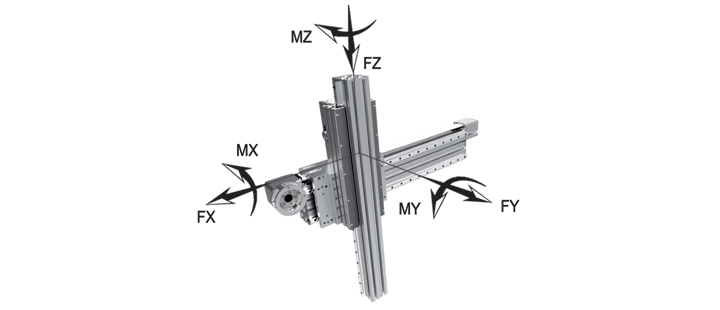

Dvouosý manipulační systém pro pohyb ve směru os X a Z tvořený v ose X lineárním pohonem s vertikálním jezdcem a s profilem 90x180 a v ose Y lineárním pohonem s pohyblivým profilem 90x90.

Maximální rychlost pohybu při plné zátěži 3 m/s a vysoká přesnost pohybu +/-0,1 mm/m v obou směrech.

Specifikace pohonu v ose X:

• hliníkový profil 90x180 s drážkami BH 45-10,

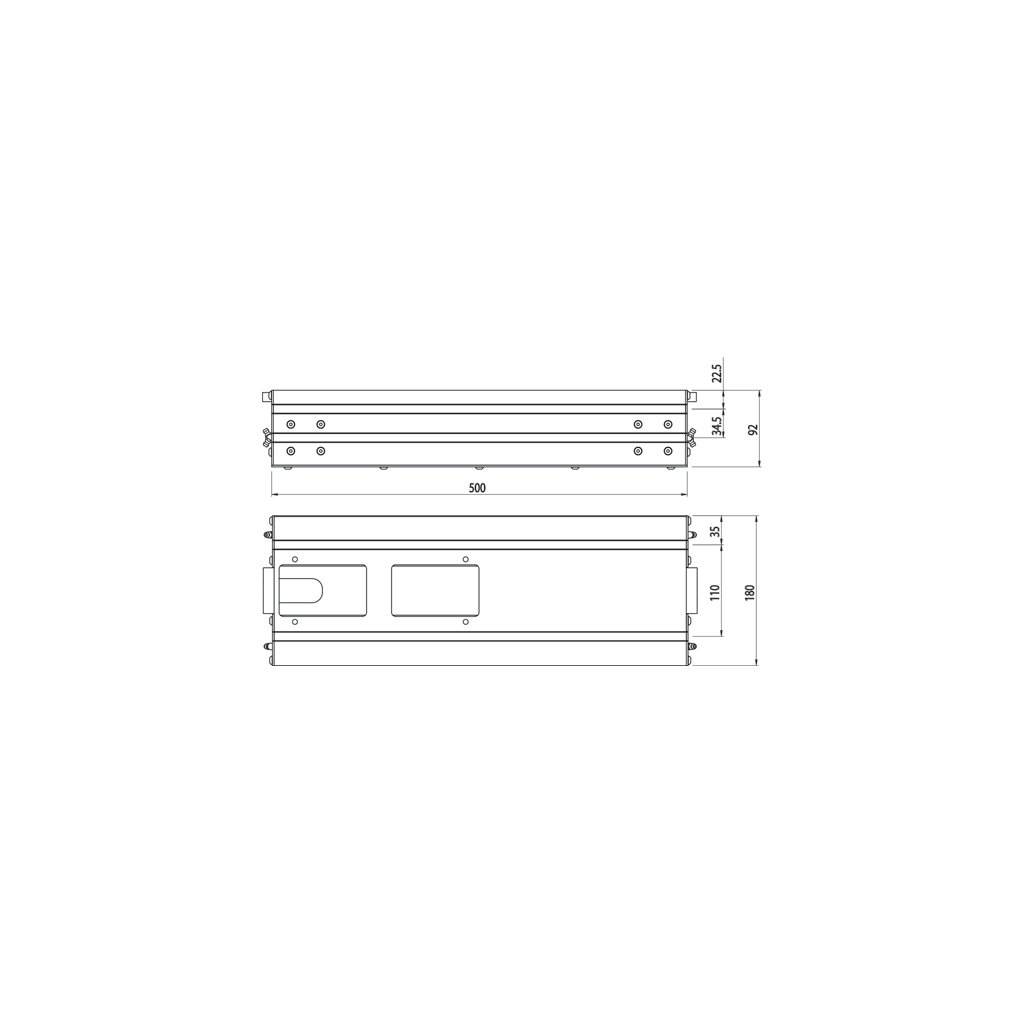

• vertikální jezdec s ložisky a kluznými podstavci 20 mm,
• ozubený řemen z pryže HNBR se šípovitými zuby 8 L=50 s automatickým vystředěním,

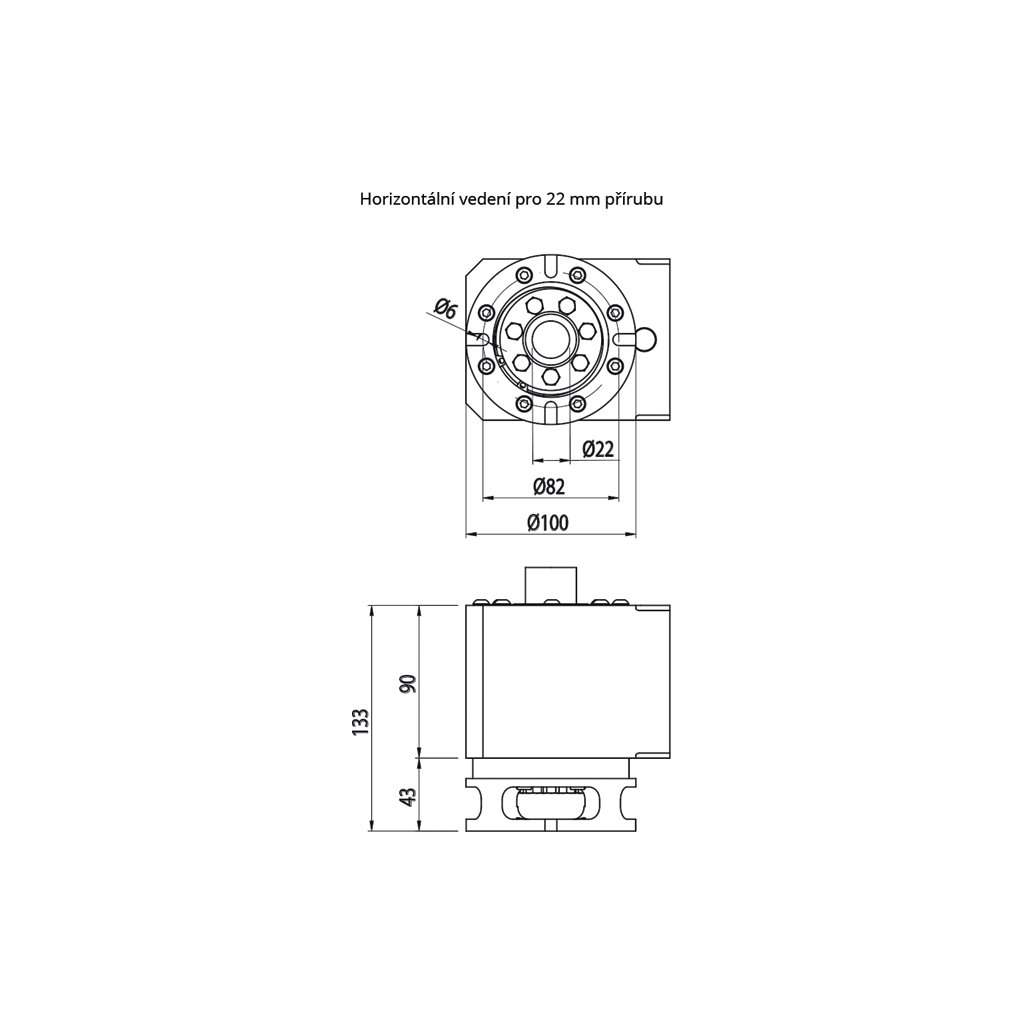

• připojení motoru s hřídelí 22 mm pomocí šroubů do otvorů na kružnici o průměru 82 mm,
• maximální zdvih do 5 580 mm.

Specifikace pohonu v ose Z:

• hliníkový profil 90x90 s drážkami BH 45-10,
• pohyblivá část uložená v ložiskovém vedení s kluznými podstavci 20 mm,
• ozubený řemen z pryže HNBR se šípovitými zuby 8 L=50 s automatickým vystředěním,
• připojení motoru s hřídelí 22 mm pomocí šroubů do otvorů na kružnici o průměru 82 mm,
• maximální zdvih do 1 500 mm.

Pro úsporu přepravních nákladů je systém dodaný v rozmontovaném stavu a připravený pro snadné spojení obou lineárních pohonů do jednoho funkčního celku.
