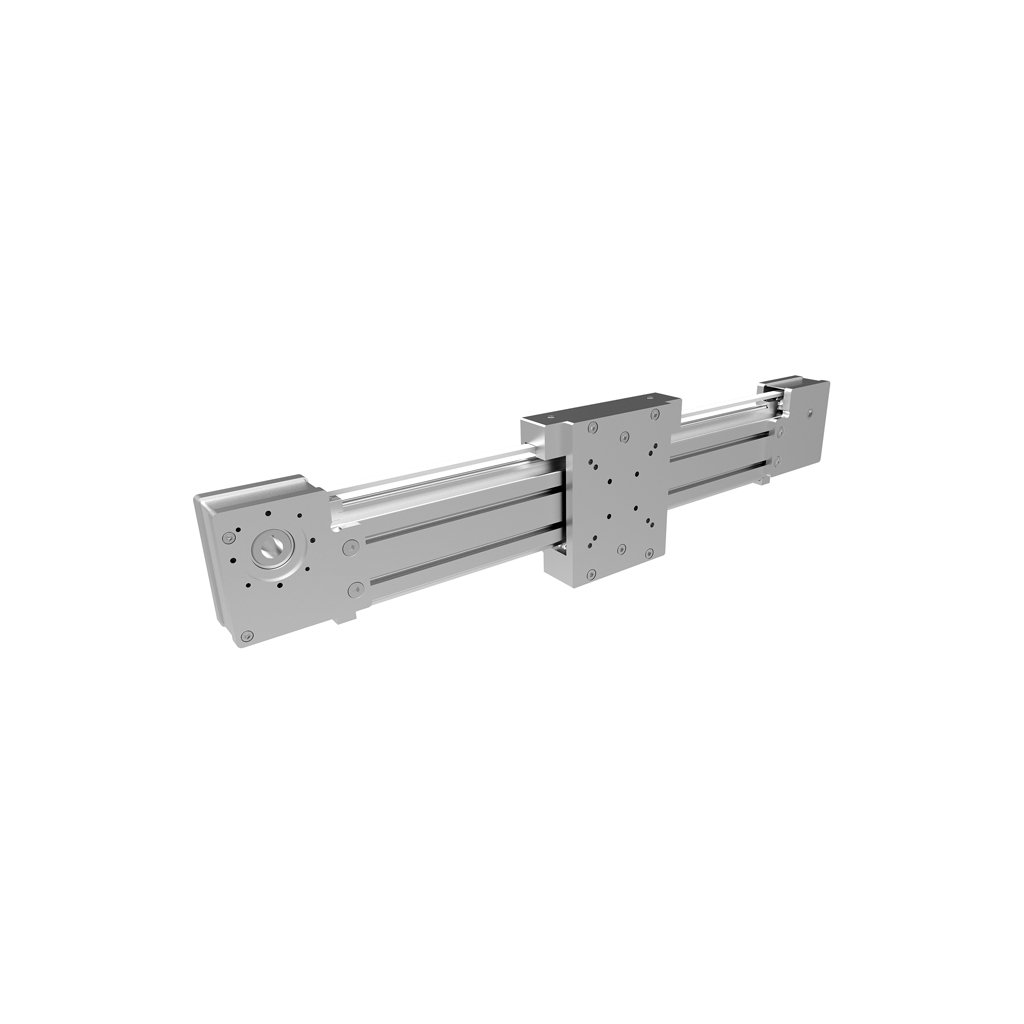

Lineární pohon 800.030 s profilem 45x90
Kód: 800.030Související produkty
Detailní popis produktu
Menší lineární pohon ze série LIGHT s řemenovým pohonem s tělem z hliníkového profilu s řezem 45x90 slouží pro přepravu menších zátěží se silou Fx až 1 000 N, maximální rychlostí při plné zátěži až 1 m/s a s přesností pohybu +/-0,1 mm/m délky pohonu.
Vertikální orientace profilu zvyšuje odolnost vůči působení síly ve směru Fx.
Hliníkový profil umožňuje montáž nebo připojení příslušenství pomocí montážních drážek kompatibilních se systémem AC 45-8.
Pohyblivý jezdec o výšce 206 mm umístěný ve vertikální poloze je vedený systémem vnějších koleček o průměru 12 mm.
Konstrukce jezdce s vnějšími kolečky a vertikální orientací je výhodná zejména pro dosažení vysokých momentů ve směrech Mx a My.
Pohyb pohonu je zajištěný plastovým ozubeným řemenem připevněným k jezdci a vyrobeným z termoplastického polyuretanu TPU se standardizovaným tvarem zubů AT10 o šířce L=16 mm.
Napínání ozubeného řemenu se provádí systémem excentricky uloženého šroubu z boční strany zadního víka.

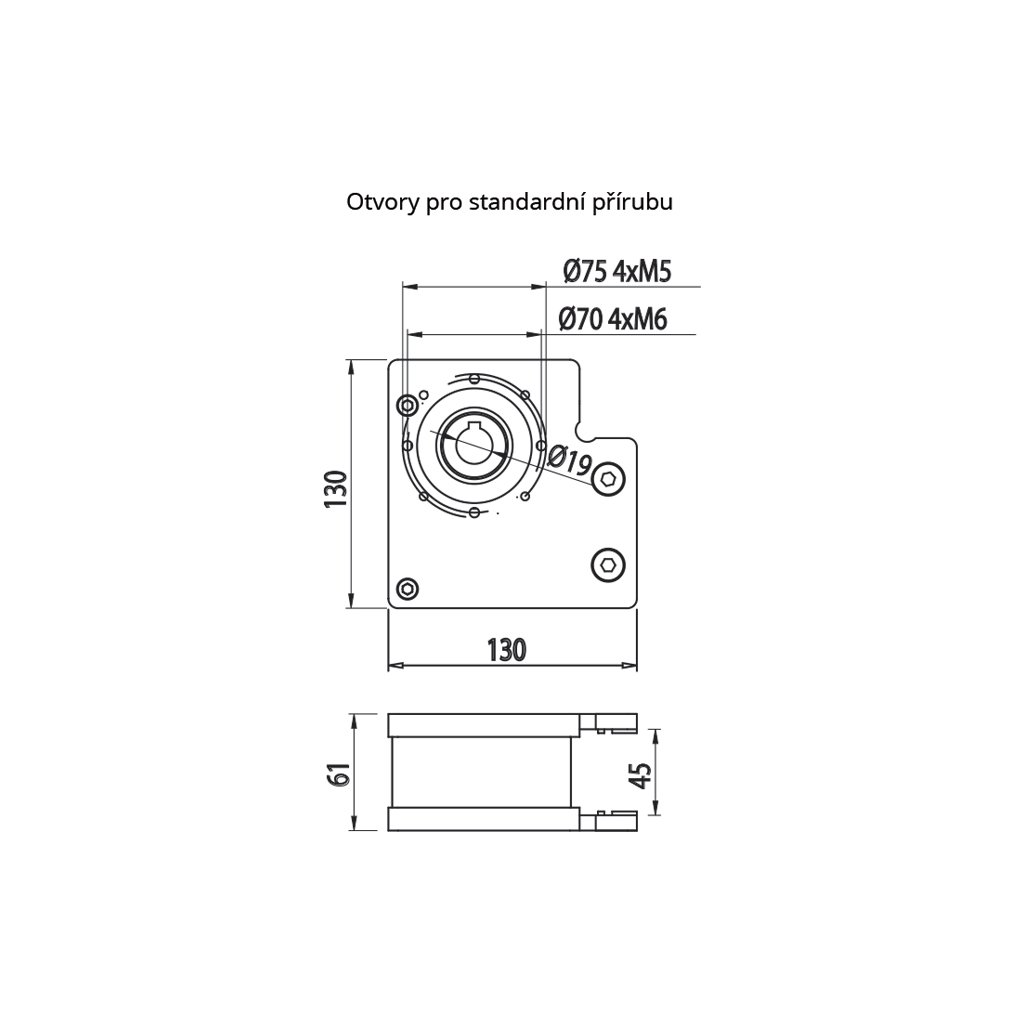

Příruba na čelním víku umožňuje připojení motoru s hřídelí o průměru Ø19.
K dispozici jsou volitelně redukce pro připevnění motorů s přírubou MVF30F a VF44F a délkami hřídelí 55 nebo 64 mm.

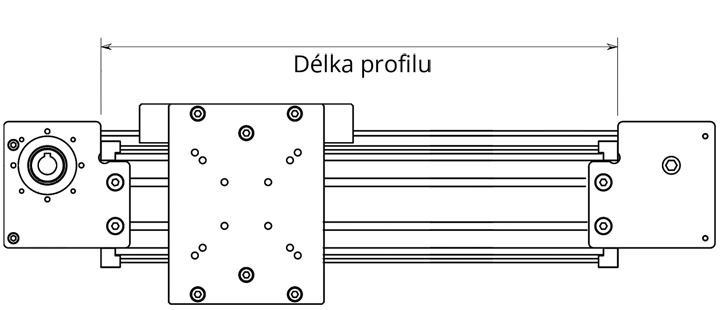

Lineární pohony 800.030 lze dodat s libovolným zdvihem po 1 milimetru až do 5 770 mm.
Doplňkové parametry
Kategorie: | Lineární pohony FC |
---|---|
Materiál profilu: | hliník |
Max.zdvih (mm): | 5770 |

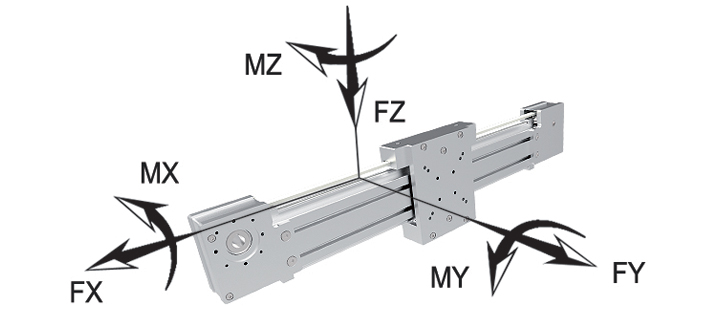

Moment MX (Nm): | 60 |
Moment MY (Nm): | 60 |
Moment MZ (Nm): | 40 |
Ochrana proti prachu: | ne |
Orientace profilu: | na výšku |
Pozice jezdce: | boční |
Přesnost (mm/m): | 0,1 |
Rychlost (m/s): | 1 |
Řez profilu (mm): | 45x90 |
Síla FX (N): | 1000 |
Síla FY (N): | 2200 |
Síla FZ- (N): | 1500 |
Síla FZ+ (N): | 1500 |
Zrychlení (m/s²): | 5 |
Drážka profilu: | AC 8 |
Vedení jezdce: | vnější kolečka |
Délka jezdce (mm): | 220 |
Šířka jezdce (mm): | 206 |
Průměr hřídele motoru (mm): | 19 |
Způsob pohonu: | ozubený řemen |
Rozměr řemenu: | AT10 L=16 |
Typ řemenu: | rovné zuby |
Napínání řemenu: | boční |
Hmotnost jezdce (kg): | 2,7 |
Hmotnost modulu bez jezdce (kg): | 5,7 |
Hmotnost profilu (kg/m): | 6 |
