Lineární pohon 800.020 s profilem 90x90
Kód: 800.020
Související produkty
Detailní popis produktu
Lineární pohon ze série LIGHT s řemenovým pohonem s tělem z hliníkového profilu s řezem 90x90 určený pro přepravu zátěží se silou Fx až 1200 N, maximální rychlostí při plné zátěži až 1 m/s a s přesností pohybu +/-0,1 mm/m délky pohonu.
Hliníkový profil umožňuje montáž nebo připojení příslušenství pomocí montážních drážek kompatibilních se systémem AC 45-8.
Pohyblivý jezdec s plochou 175x130 mm umístěný v horizontální poloze je vedený systémem vnějších koleček o průměru 12 mm.
Konstrukce jezdce s vnějšími kolečky je výhodná zejména pro dosažení vysokého momentu ve směru Mx.
Pohyb pohonu je zajištěný plastovým ozubeným řemenem připevněným k jezdci a vyrobeným z termoplastického polyuretanu TPU se standardizovaným tvarem zubů AT10 o šířce L=25 mm.
Napínání ozubeného řemenu se provádí systémem excentricky uloženého šroubu z boční strany zadního víka.
Příruba na čelním víku umožňuje připojení motoru s hřídelí o průměru Ø19.
K dispozici jsou volitelně redukce pro připevnění motorů s přírubou MVF30F a VF44F a délkami hřídelí 55 nebo 64 mm.

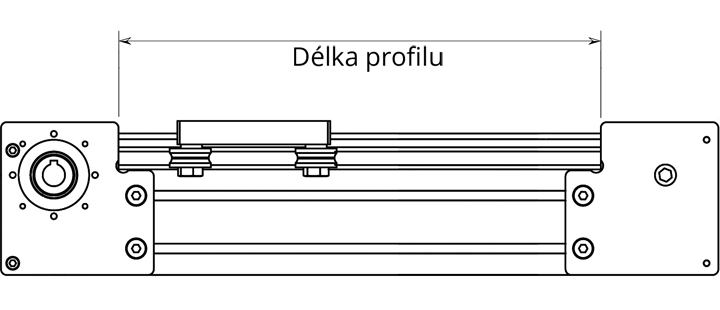

Lineární pohony 800.020 lze dodat s libovolným zdvihem po 1 milimetru až do 5 770 mm.
Doplňkové parametry
| Kategorie: | Lineární pohony FC |
|---|---|
| Materiál profilu: | hliník |
| Max.zdvih (mm): | 5770 |

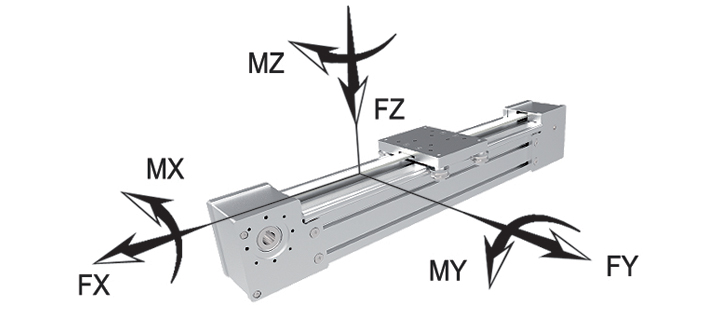

| Moment MX (Nm): | 60 |
| Moment MY (Nm): | 40 |
| Moment MZ (Nm): | 70 |
| Ochrana proti prachu: | ne |
| Orientace profilu: | čtvercová |
| Pozice jezdce: | horizontální |
| Přesnost (mm/m): | 0,1 |
| Rychlost (m/s): | 1 |
| Řez profilu (mm): | 90x90 |
| Síla FX (N): | 1200 |
| Síla FY (N): | 1500 |
| Síla FZ- (N): | 2200 |
| Síla FZ+ (N): | 2200 |
| Zrychlení (m/s²): | 5 |
| Drážka profilu: | AC 8 |
| Vedení jezdce: | vnější kolečka |
| Délka jezdce (mm): | 130 |
| Šířka jezdce (mm): | 175 |
| Průměr hřídele motoru (mm): | 19 |
| Způsob pohonu: | ozubený řemen |
| Rozměr řemenu: | AT10 L=25 |
| Typ řemenu: | rovné zuby |
| Napínání řemenu: | boční |
| Hmotnost jezdce (kg): | 1,6 |
| Hmotnost modulu bez jezdce (kg): | 5,6 |
| Hmotnost profilu (kg/m): | 9,7 |
