Hliníkový profil BH 40-10, 80x80
Kód: 084.113.003Související produkty
Detailní popis produktu
Hliníkový profil se čtvercovým řezem určený pro vytváření běžných struktur s potřebou vysokého zatížení ve všech směrech.
Standardní varianta s hmotností 4,20 kg/m.
Připojení díky 8 drážkám na všech stranách profilu.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Možnost dodávky balení ve velkém svazku obsahujícím 30 tyčí.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
Kód | Obj. č. | Poznámka |
---|---|---|
REX | 3 842 529 347 | hmotnost 4,90 kg/m; svazek 6 tyčí |
REX | 3 842 993 133 | hmotnost 4,90 kg/m |
REX | 3 842 993 134 | hmotnost 4,90 kg/m; opracování - 2x závit M12 na jedné straně |
REX | 3 842 993 147 | hmotnost 4,90 kg/m; opracování - 2x závit M12 na obou stranách |
REX | 3 842 993 148 | hmotnost 4,90 kg/m; opracování - 2x závit M12 na jedné straně, 2x boční otvor D=17 na druhé straně |
REX | 3 842 993 149 | hmotnost 4,90 kg/m; opracování - 2x kolmý otvor D=17 na jedné straně |
REX | 3 842 993 150 | hmotnost 4,90 kg/m; opracování - 2x kolmý otvor D=17 na obou stranách |
REX | 3 842 993 151 | hmotnost 4,90 kg/m; opracování - 2x boční otvor D=17 na jedné straně, kolmý otvor D=17 na druhé straně |
REX | 3 842 993 674 | hmotnost 4,90 kg/m |
REX | 3842529347 | hmotnost 4,90 kg/m; svazek 6 tyčí |
REX | 3842993133 | hmotnost 4,90 kg/m |
REX | 3842993134 | hmotnost 4,90 kg/m; opracování - 2x závit M12 na jedné straně |
REX | 3842993147 | hmotnost 4,90 kg/m; opracování - 2x závit M12 na obou stranách |
REX | 3842993148 | hmotnost 4,90 kg/m; opracování - 2x závit M12 na jedné straně, 2x boční otvor D=17 na druhé straně |
REX | 3842993149 | hmotnost 4,90 kg/m; opracování - 2x kolmý otvor D=17 na jedné straně |
REX | 3842993150 | hmotnost 4,90 kg/m; opracování - 2x kolmý otvor D=17 na obou stranách |
REX | 3842993151 | hmotnost 4,90 kg/m; opracování - 2x boční otvor D=17 na jedné straně, kolmý otvor D=17 na druhé straně |
REX | 3842993674 | hmotnost 4,90 kg/m |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Spojování profilů
Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.
1. Spojování pomocí šroubů v drážce
Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.
2. Spojování pomocí spojovací západky
Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.
3. Spojování pomocí spoje nebo úhelníků
Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.
Závity profilů
Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:
Profil | Průměr šroubu | Doporučená hloubka (mm) |
drážka 6 | M6 | 15 |
drážka 8 | M8 | 25 |
drážka 10 | M12 | 30 |
Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:
Profil | Průměr šroubu | Max. doporučovaný dotahovací moment (Nm) |
drážka 6 | M6 | 10 |
drážka 8 | M8 | 20 |
drážka 10 | M12 | 35 |
Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
Doplňkové parametry
Kategorie: | Hliníkové profily BH 80x80 |
---|---|
Záruka: | 2 roky |
Hmotnost: | 4.2 kg |
Série: | BH 40-10 |

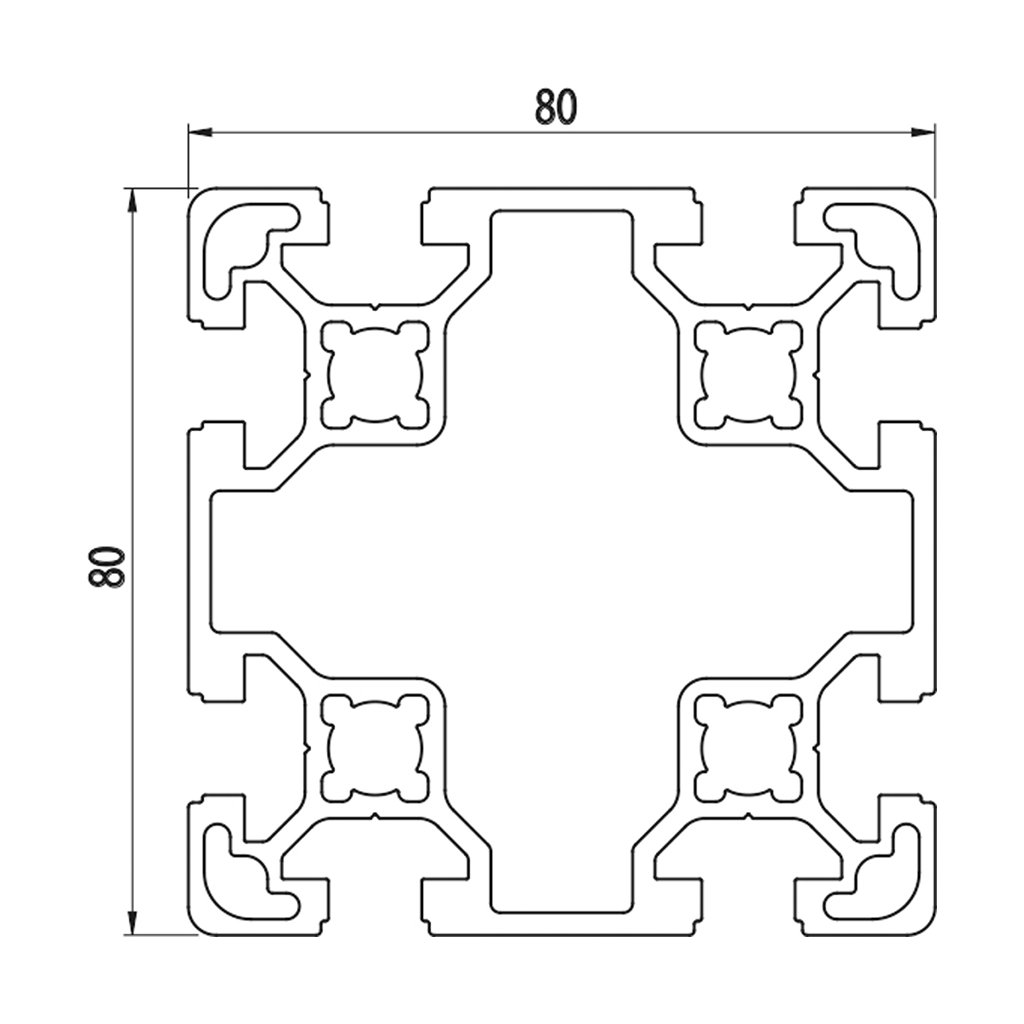

Řez profilu: | 80×80 |
Hmotnost (kg/m): | 4.2 |
Materiál: | anodizovaný hliník |
Barva: | přírodní |
? Délka profilu (mm): | 6 040 |
Moment setrvačnosti lx (cm⁴): | 114,55 |
Moment setrvačnosti ly (cm⁴): | 114,55 |
Moment průřezu wx (cm³): | 28,64 |
Moment průřezu wy (cm³): | 28,64 |
Plocha řezu (mm²): | 1 554 |
Minimální délka (mm): | 30 |
Maximální délka (mm): | 6 000 |
Řez: | REZ |
