Hliníkový profil BH 40-10, 40x40
Kód: 084.113.001
Související produkty
Detailní popis produktu

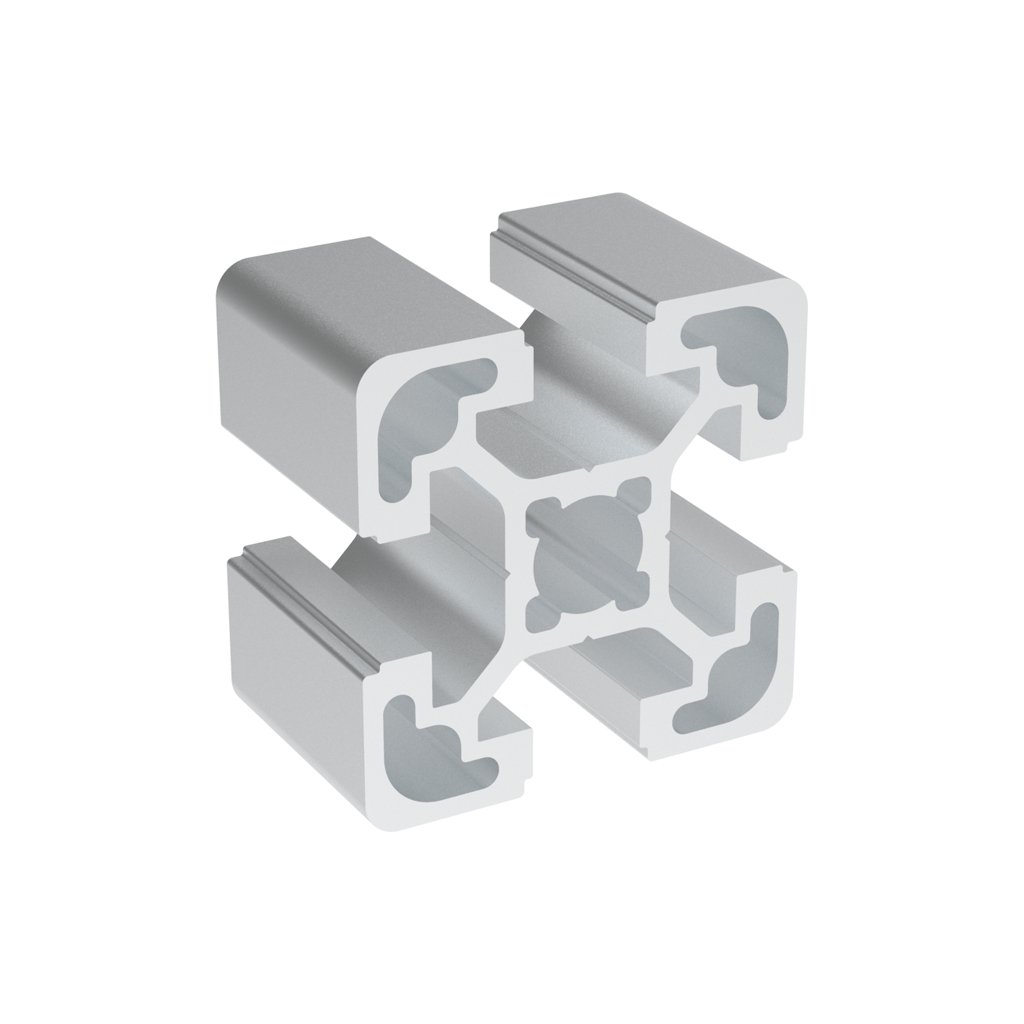

Hliníkový profil se čtvercovým řezem určený pro vytváření běžných struktur.
Standardní varianta s hmotností 1,49 kg/m.
Univerzální možnosti připojení díky 4 drážkám na všech stranách profilu.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Možnost dodávky ve velkých baleních - malý svazek 2 tyče, velký svazek 100 tyčí.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| REX | 3 842 529 339 | hmotnost 1,50 kg/m; svazek 20 tyčí |
| REX | 3 842 993 120 | hmotnost 1,50 kg/m |
| REX | 3 842 993 121 | hmotnost 1,50 kg/m; opracování - závit M12 na jedné straně |
| REX | 3 842 993 122 | hmotnost 1,50 kg/m; opracování - závit M12 na obou stranách |
| REX | 3 842 993 123 | hmotnost 1,50 kg/m; opracování - závit M12 na jedné straně, boční otvor D=17 na druhé straně |
| REX | 3 842 993 124 | hmotnost 1,50 kg/m; opracování - boční otvor D=17 na jedné straně |
| REX | 3 842 993 125 | hmotnost 1,50 kg/m; opracování - boční otvor D=17 na obou stranách |
| REX | 3 842 993 126 | hmotnost 1,50 kg/m; opracování - boční otvor D=17 na jedné straně, kolmý otvor D=17 na druhé straně |
| REX | 3 842 993 129 | hmotnost 1,50 kg/m; opracování - boční otvor D=9,8 na obou stranách |
| REX | 3 842 993 724 | hmotnost 1,50 kg/m |
| REX | 3842529339 | hmotnost 1,50 kg/m; svazek 20 tyčí |
| REX | 3842993120 | hmotnost 1,50 kg/m |
| REX | 3842993121 | hmotnost 1,50 kg/m; opracování - závit M12 na jedné straně |
| REX | 3842993122 | hmotnost 1,50 kg/m; opracování - závit M12 na obou stranách |
| REX | 3842993123 | hmotnost 1,50 kg/m; opracování - závit M12 na jedné straně, boční otvor D=17 na druhé straně |
| REX | 3842993124 | hmotnost 1,50 kg/m; opracování - boční otvor D=17 na jedné straně |
| REX | 3842993125 | hmotnost 1,50 kg/m; opracování - boční otvor D=17 na obou stranách |
| REX | 3842993126 | hmotnost 1,50 kg/m; opracování - boční otvor D=17 na jedné straně, kolmý otvor D=17 na druhé straně |
| REX | 3842993129 | hmotnost 1,50 kg/m; opracování - boční otvor D=9,8 na obou stranách |
| REX | 3842993724 | hmotnost 1,50 kg/m |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Spojování profilů
Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.
1. Spojování pomocí šroubů v drážce
Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.
2. Spojování pomocí spojovací západky
Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.
3. Spojování pomocí spoje nebo úhelníků
Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.
Závity profilů
Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:
| Profil | Průměr šroubu | Doporučená hloubka (mm) |
| drážka 6 | M6 | 15 |
| drážka 8 | M8 | 25 |
| drážka 10 | M12 | 30 |
Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:
| Profil | Průměr šroubu | Max. doporučovaný dotahovací moment (Nm) |
| drážka 6 | M6 | 10 |
| drážka 8 | M8 | 20 |
| drážka 10 | M12 | 35 |
Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
Doplňkové parametry
| Kategorie: | Hliníkové profily BH 40x40 |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.49 kg |
| Série: | BH 40-10 |
| Řez profilu: | 40×40 |
| Hmotnost (kg/m): | 1.493 |
| Materiál: | anodizovaný hliník |
| Barva: | přírodní |
| ? Délka profilu (mm): | 6 040 |
| Moment setrvačnosti lx (cm⁴): | 8,89 |
| Moment setrvačnosti ly (cm⁴): | 8,89 |
| Moment průřezu wx (cm³): | 4,45 |
| Moment průřezu wy (cm³): | 4,45 |
| Plocha řezu (mm²): | 554 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |
| Řez: | REZ |
