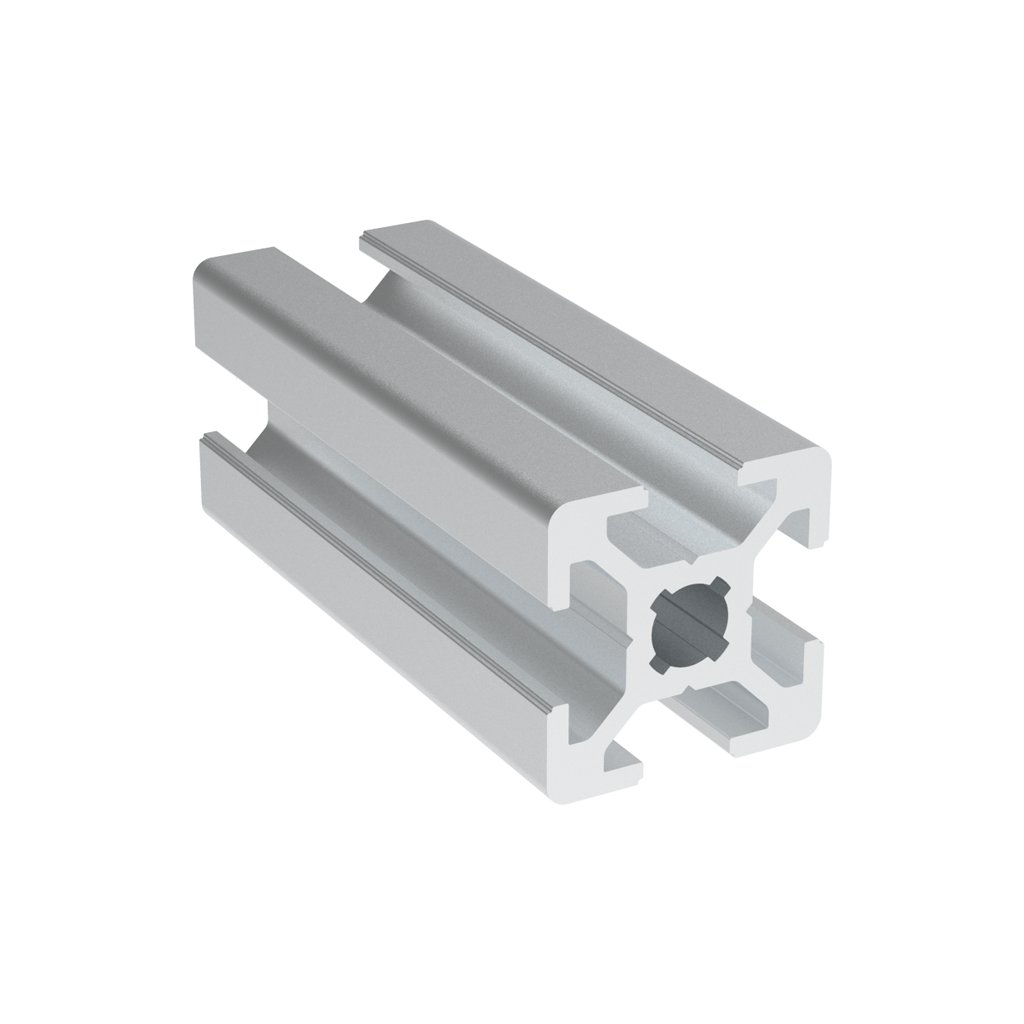

Hliníkový profil BH 20-6, 20x20
Kód: 084.111.001Související produkty
Detailní popis produktu
Malý hliníkový profil určený především pro vytváření okének a dvířek v krytech strojů a výrobních linek.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Možnost dodávky ve velkých baleních - malý svazek 10 tyčí, velký svazek 150 tyčí.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
Kód | Obj. č. | Poznámka |
---|---|---|
REX | 3 842 517 179 | hmotnost 0,40 kg/m; svazek 20 tyčí |
REX | 3 842 992 888 | hmotnost 0,40 kg/m |
REX | 3 842 993 230 | hmotnost 0,40 kg/m; opracování - závit M6 na jedné straně |
REX | 3 842 993 231 | hmotnost 0,40 kg/m; opracování - závit M6 na obou stranách |
REX | 3 842 993 493 | hmotnost 0,40 kg/m; opracování - boční otvor D=8 na jedné straně |
REX | 3 842 993 494 | hmotnost 0,40 kg/m; opracování - závit M6, boční otvor D=8 |
REX | 3 842 993 495 | hmotnost 0,40 kg/m; opracování - boční otvor D=8 na obou stranách |
REX | 3 842 993 496 | hmotnost 0,40 kg/m; opracování - boční otvor D=8 na obou stranách s kolmou orientací |
REX | 3 842 993 694 | hmotnost 0,40 kg/m |
REX | 3842517179 | hmotnost 0,40 kg/m; svazek 20 tyčí |
REX | 3842992888 | hmotnost 0,40 kg/m |
REX | 3842993230 | hmotnost 0,40 kg/m; opracování - závit M6 na jedné straně |
REX | 3842993231 | hmotnost 0,40 kg/m; opracování - závit M6 na obou stranách |
REX | 3842993493 | hmotnost 0,40 kg/m; opracování - boční otvor D=8 na jedné straně |
REX | 3842993494 | hmotnost 0,40 kg/m; opracování - závit M6, boční otvor D=8 |
REX | 3842993495 | hmotnost 0,40 kg/m; opracování - boční otvor D=8 na obou stranách |
REX | 3842993496 | hmotnost 0,40 kg/m; opracování - boční otvor D=8 na obou stranách s kolmou orientací |
REX | 3842993694 | hmotnost 0,40 kg/m |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Spojování profilů
Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.
1. Spojování pomocí šroubů v drážce
Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.
2. Spojování pomocí spojovací západky
Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.
3. Spojování pomocí spoje nebo úhelníků
Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.
Závity profilů
Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:
Profil | Průměr šroubu | Doporučená hloubka (mm) |
drážka 6 | M6 | 15 |
drážka 8 | M8 | 25 |
drážka 10 | M12 | 30 |
Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:
Profil | Průměr šroubu | Max. doporučovaný dotahovací moment (Nm) |
drážka 6 | M6 | 10 |
drážka 8 | M8 | 20 |
drážka 10 | M12 | 35 |
Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
Doplňkové parametry
Kategorie: | Hliníkové profily BH 20x20 |
---|---|
Záruka: | 2 roky |
Hmotnost: | 0.45 kg |
Série: | BH 20-6 |

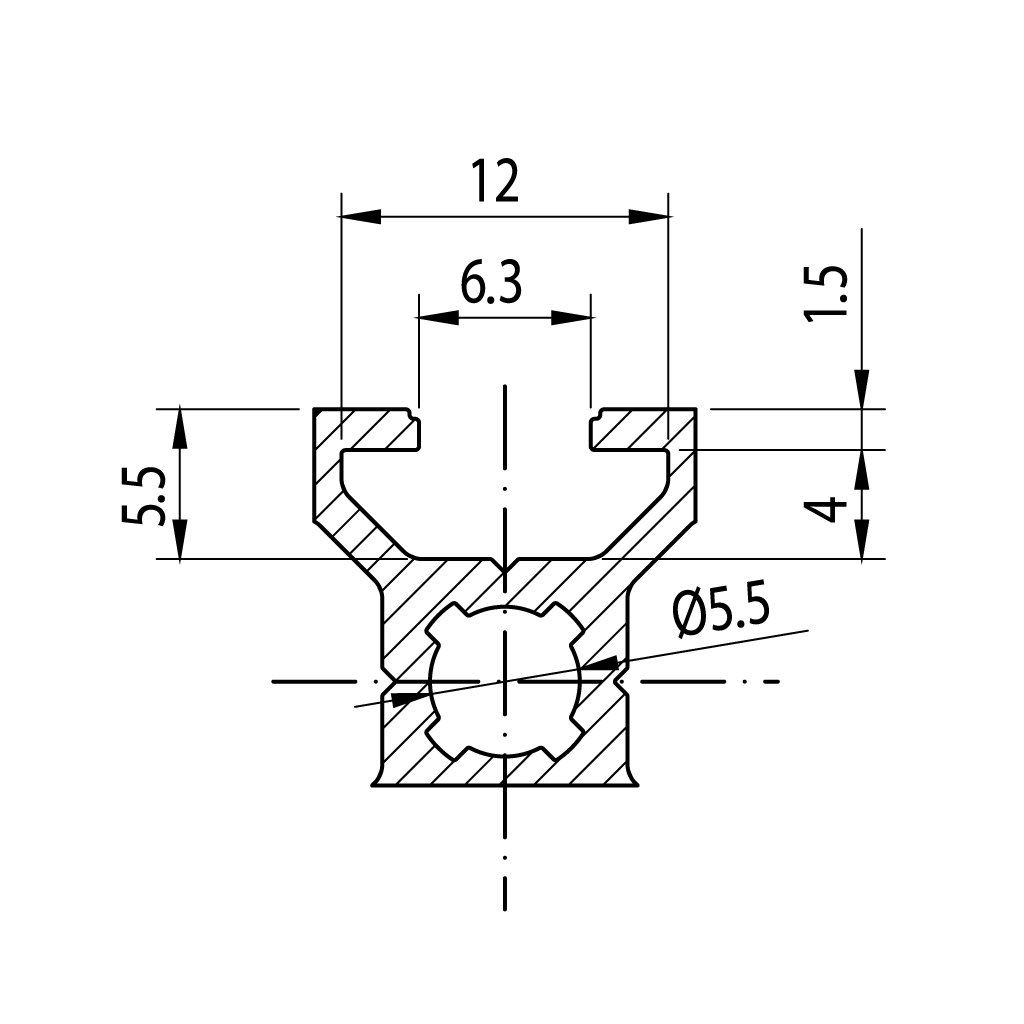

Řez profilu: | 20×20 |
Hmotnost (kg/m): | 0.45 |
Materiál: | anodizovaný hliník |
Barva: | přírodní |
? Délka profilu (mm): | 6 040 |
Moment setrvačnosti lx (cm⁴): | 0,67 |
Moment setrvačnosti ly (cm⁴): | 0,67 |
Moment průřezu wx (cm³): | 0,67 |
Moment průřezu wy (cm³): | 0,67 |
Plocha řezu (mm²): | 165 |
Minimální délka (mm): | 30 |
Maximální délka (mm): | 6 000 |
Řez: | REZ |
