Hliníkový profil AC 45-8, 45x90, tenký
Kód: 084.101.029GTechnická dokumentace
Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
Související produkty
Detailní popis produktu
Hliníkový profil s obdélníkovým řezem určený pro vytváření náročných nosných konstrukcí pro fotovoltaické panely.
Profil je určený pro konstrukce s potřebou vysoké nosnosti a odolnosti proti větru.
Montáž ke střeše a připevnění solárního panelu pomocí příslušenství kompatibilního se systémem drážek AC 45-8.
Boční drážky umožňují komfortní vedení elektrických kabelů od solárních panelů. Po vložení kabelu do drážky je možné drážku uzavřít pomocí plastové záslepky.
Profil je vyrobený z hliníkové slitiny EN AW 6060 T5, bez anodizovaného povrchu, s tolerancemi podle normy EN 12020-2.
Možnost dodávky ve velkém balení svazku 40 tyčí.
Doplňkové parametry
Kategorie: | Hliníkové profily 45x90 |
---|---|
Záruka: | 2 roky |
Série: | AC 45-8 |
Řez profilu: | 45x90 |
Hmotnost (kg/m): | 2.39 |
Materiál: | surový hliník |
Barva: | přírodní |
? Délka profilu (mm): | 6 040 |
Moment setrvačnosti lx (cm⁴): | 73,39 |
Moment setrvačnosti ly (cm⁴): | 20,21 |
Moment průřezu wx (cm³): | 16,31 |
Moment průřezu wy (cm³): | 8,99 |
Plocha řezu (mm²): | 922 |
Minimální délka (mm): | 30 |
Maximální délka (mm): | 6 000 |

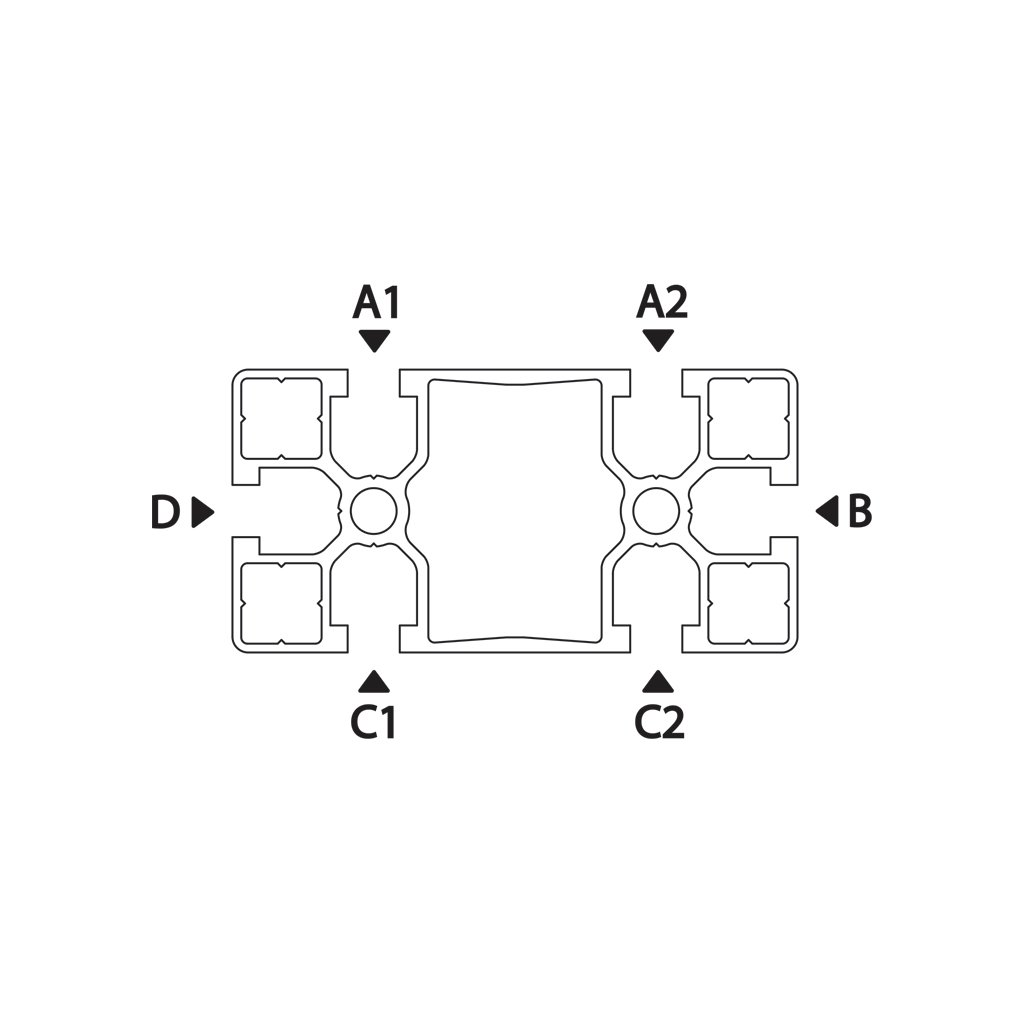

Řez: | REZ |
