    Hliníkový profil AC 45-8, 45x45, s drážkami AC 45-8 a BH 45-10

    Kód: 084.101.047G
    Značka: Alusic
    084 101 047g
    197,05 Kč / m 238,43 Kč včetně DPH
    Skladem (>100 m)
    Můžeme doručit do:
    5.11.2024

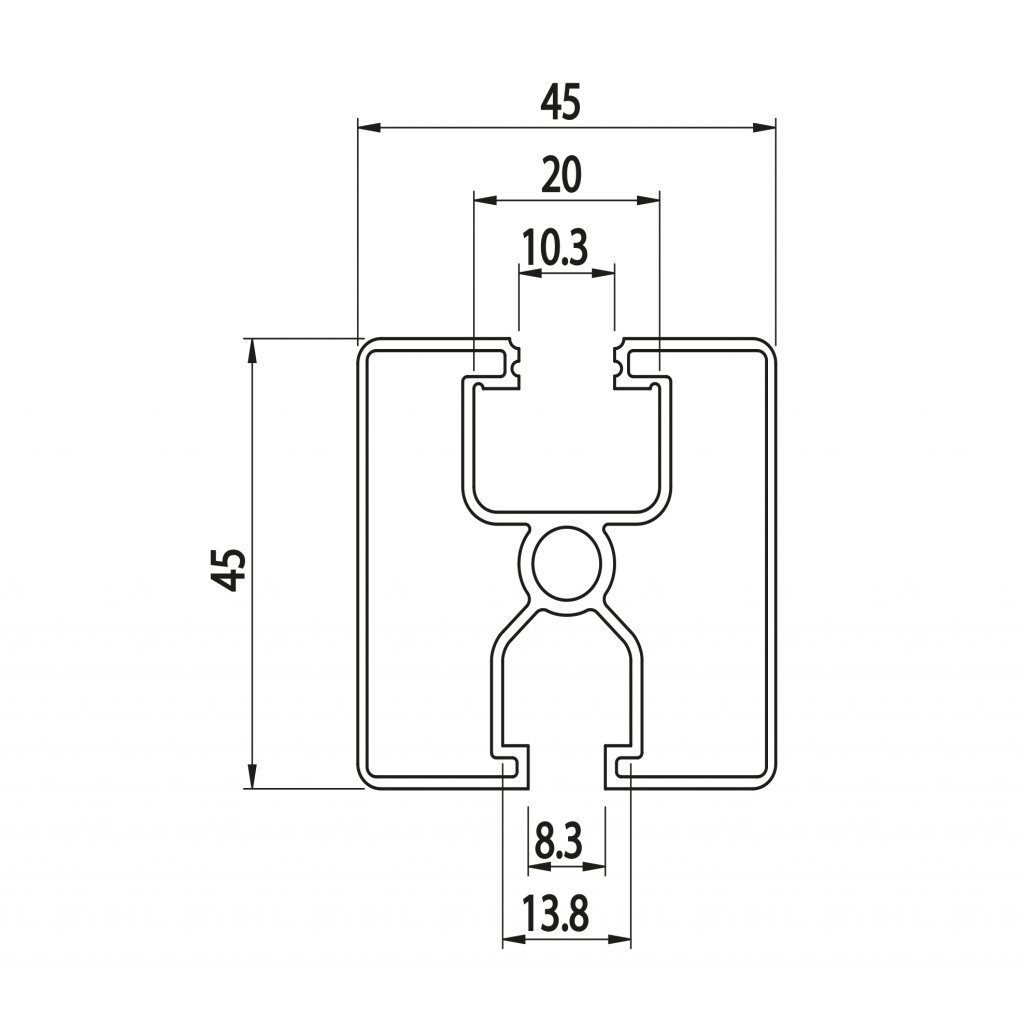

    Hliníkový profil s modulovým rozměrem řezu 45x45 a se 2 drážkami tvarů AC 45-8 a BH 45-10.

    Detailní informace

    Registrujte se
    Registrujte se
    Při registraci získáte trvalou slevu 5 % na vaše nákupy.
    Opracování profilů
    Opracování profilů
    Kolmé řezy profilů si snadno přidáte do košíku.
    Technická dokumentace
    Technická dokumentace
    Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
    Konfigurátor dopravníků
    Konfigurátor dopravníků
    V našem konfigurátoru si můžete rychle pohodlně vytvořit až 5 typů dopravníků.

    Související produkty

    738 1 sroub m8x20 s valcovou hlavou nerez
    Nerez
    Šroub M8x20 s válcovou hlavou, nerez
    Skladem (>100 ks)
    9,14 Kč včetně DPH
    7,55 Kč
    Detail
    Kód: 084.301.025
    741 1 sroub m8x25 s valcovou hlavou nerez
    Nejprodávanější Nerez
    Šroub M8x25 s válcovou hlavou, nerez
    Skladem (>100 ks)
    11,68 Kč včetně DPH
    9,65 Kč
    Detail
    Kód: 084.301.033
    744 1 sroub m8x30 s valcovou hlavou nerez
    Nejprodávanější Nerez
    Šroub M8x30 s válcovou hlavou, nerez
    Skladem (>100 ks)
    12,04 Kč včetně DPH
    9,95 Kč
    Detail
    Kód: 084.301.031
    747 1 sroub m8x35 s valcovou hlavou nerez
    Nerez
    Šroub M8x35 s válcovou hlavou, nerez
    Skladem (>100 ks)
    12,41 Kč včetně DPH
    10,26 Kč
    Detail
    Kód: 084.301.026
    807 1 matice m8 do drazek ac 40 8 ac 45 8 ctvercova nerezova
    Nejprodávanější Nerez
    Matice M8 do drážek AC 40-8, AC 45-8, čtvercová, nerezová
    Skladem (>100 ks)
    22,53 Kč včetně DPH
    18,62 Kč
    Detail
    Kód: 084.302.037
    822 matice m8 s pruzinou do drazek ac 40 8 ac 45 8 ctvercova nerezova ocel
    Nejprodávanější Nerez
    Matice M8 s pružinou, do drážek AC 40-8, AC 45-8 čtvercová, nerezová ocel
    Skladem (>100 ks)
    31,63 Kč včetně DPH
    26,14 Kč
    Detail
    Kód: 084.302.038
    2460 matice m8 do drazek bh 40 10 45 10 50 10 nerez
    Nejprodávanější Nerez
    Matice M8 do drážek BH 40-10, 45-10, 50-10, nerez
    Skladem (100 ks)
    49,28 Kč včetně DPH
    40,73 Kč
    Detail
    Kód: 084.302.029
    1203 1 kyvna spojka 45x45 ac 45 8
    Kyvná spojka 45x45, AC 45-8
    Skladem (>100 ks)
    332,65 Kč včetně DPH
    274,92 Kč
    Detail
    Kód: 084.311.015
    1269 1 uhelnik 90 25x40 m8
    Úhelník 90°, 25x40, M8
    Skladem (>100 ks)
    66,09 Kč včetně DPH
    54,62 Kč
    Detail
    Kód: 084.305.002
    1326 uhelnik 90 30x30 m8 nerez
    Nerez
    Úhelník 90°, 30x30, M8, nerez
    Skladem (>100 ks)
    34,30 Kč včetně DPH
    28,35 Kč
    Detail
    Kód: 084.305.016
    990 1 prima spojka ac 40 8 ac 45 8 delka 90 mm 2x m8
    Přímá spojka, AC 40-8, AC 45-8 délka 90 mm, 2x M8
    Skladem (67 ks)
    172,52 Kč včetně DPH
    142,58 Kč
    Detail
    Kód: 084.307.005
    993 1 prima spojka ac 40 8 ac 45 8 delka 180 mm 4x m8
    Přímá spojka, AC 40-8, AC 45-8 délka 180 mm, 4x M8
    Skladem (64 ks)
    215,71 Kč včetně DPH
    178,27 Kč
    Detail
    Kód: 084.307.006
    2613 1 prima spojka bh 45 10 50 10 delka 90 mm 2x m8
    Přímá spojka, BH 45-10, 50-10, délka 90 mm, 2x M8
    Skladem (12 ks)
    227,76 Kč včetně DPH
    188,23 Kč
    Detail
    Kód: 084.307.024
    2616 1 prima spojka bh 45 10 50 10 delka 180 mm 4x m8
    Přímá spojka, BH 45-10, 50-10, délka 180 mm, 4x M8
    1-2 týdny
    309,53 Kč včetně DPH
    255,81 Kč
    Detail
    Kód: 084.307.025
    3422 pryzova paska epdm 45x3 mm
    Pryžová páska EPDM 45x3 mm
    1-2 týdny
    85,17 Kč včetně DPH
    70,39 Kč
    Detail
    Kód: 084.106.143
    654 zaslepka drazky profilu serie ac 45 8 obla seda
    Záslepka drážky profilu AC 45-8, oblá, šedá
    Skladem (65 m)
    43,80 Kč včetně DPH
    36,20 Kč
    Detail
    Kód: 084.203.014
    Zobrazit všechny související produkty Předchozí produkt Další produkt

    Detailní popis produktu

    Ultralehký hliníkový profil se čtvercovým řezem určený pro vytváření lehkých nosných konstrukcí pro fotovoltaické panely.

    Montáž ke střeše pomocí příslušenství kompatibilního se systémem drážek AC 45-8.

    Pro připevnění panelu je určena drážka BH 45-10, jejíž použití výrazně usnadňuje montáž panelů. Na předpřipravený úchyt panelu se šroubem lze natočit obdélníkovou matici systému BH45-10 a celý komplet následně vložit pootočením do drážky profilu.

    Profil je vyrobený z hliníkové slitiny EN AW 6060 T5, bez anodizovaného povrchu, s tolerancemi podle normy EN 12020-2.

    Možnost dodávky balení ve velkém svazku obsahujícím 80 tyčí.

    Doplňkové parametry

    Kategorie: Hliníkové profily 45x45
    Záruka: 2 roky
    Série: AC 45-8, BH 45-10
    Řez profilu: 45x45
    Hmotnost (kg/m): 0.9
    Drážky: AC 45-8, BH 45-10
    Materiál: surový hliník
    Barva: přírodní
    ? Délka profilu (mm): 6 040
    Moment setrvačnosti lx (cm⁴): 7,32
    Moment setrvačnosti ly (cm⁴): 6,49
    Moment průřezu wx (cm³): 3,25
    Moment průřezu wy (cm³): 2,88
    Plocha řezu (mm²): 330
    Minimální délka (mm): 30
    Maximální délka (mm): 6 000
    Řez: REZ
