    Dvouosý systém 819.HHL.L s pohony 90x180 a 90x90, pro hřídel 32 mm

    Kód: 819.HHL.L
    819 hhl l
    999 999 Kč / ks 1 209 998,79 Kč včetně DPH
    Momentálně nedostupné

    Dvouosý kompletní systém tvořený v ose X pohonem s profilem 90x180 a s vertikálním jezdcem a v ose Y pohonem s pohyblivým profilem 90x90.

    Maximální rychlost pohybu při plné zátěži 3 m/s a vysoká přesnost pohybu +/-0,1 mm/m v obou směrech.

    Obě osy jsou určeny pro připojení motorů s hřídelemi o průměru 32 mm.

    K dispozici se zdvihy v osách X/Z až do 5 580/1 500 mm.

    Detailní informace

    Registrujte se
    Registrujte se
    Při registraci získáte trvalou slevu 5 % na vaše nákupy.
    Opracování profilů
    Opracování profilů
    Kolmé řezy profilů si snadno přidáte do košíku.
    Technická dokumentace
    Technická dokumentace
    Níže si můžete stáhnout technickou dokumentaci včetně 3D modelů.
    Konfigurátor dopravníků
    Konfigurátor dopravníků
    V našem konfigurátoru si můžete rychle pohodlně vytvořit až 5 typů dopravníků.

    Detailní popis produktu

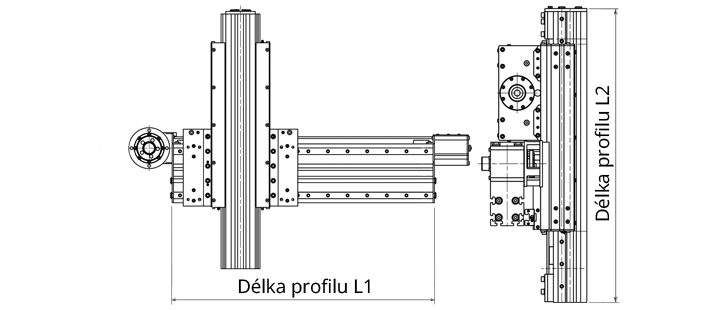

    Dvouosý manipulační systém pro pohyb ve směru os X a Z tvořený v ose X lineárním pohonem s vertikálním jezdcem a s profilem 90x180 a v ose Y lineárním pohonem s pohyblivým profilem 90x90.

    Maximální rychlost pohybu při plné zátěži 3 m/s a vysoká přesnost pohybu +/-0,1 mm/m v obou směrech.

    Specifikace pohonu v ose X:

    • hliníkový profil 90x180 s drážkami BH 45-10,

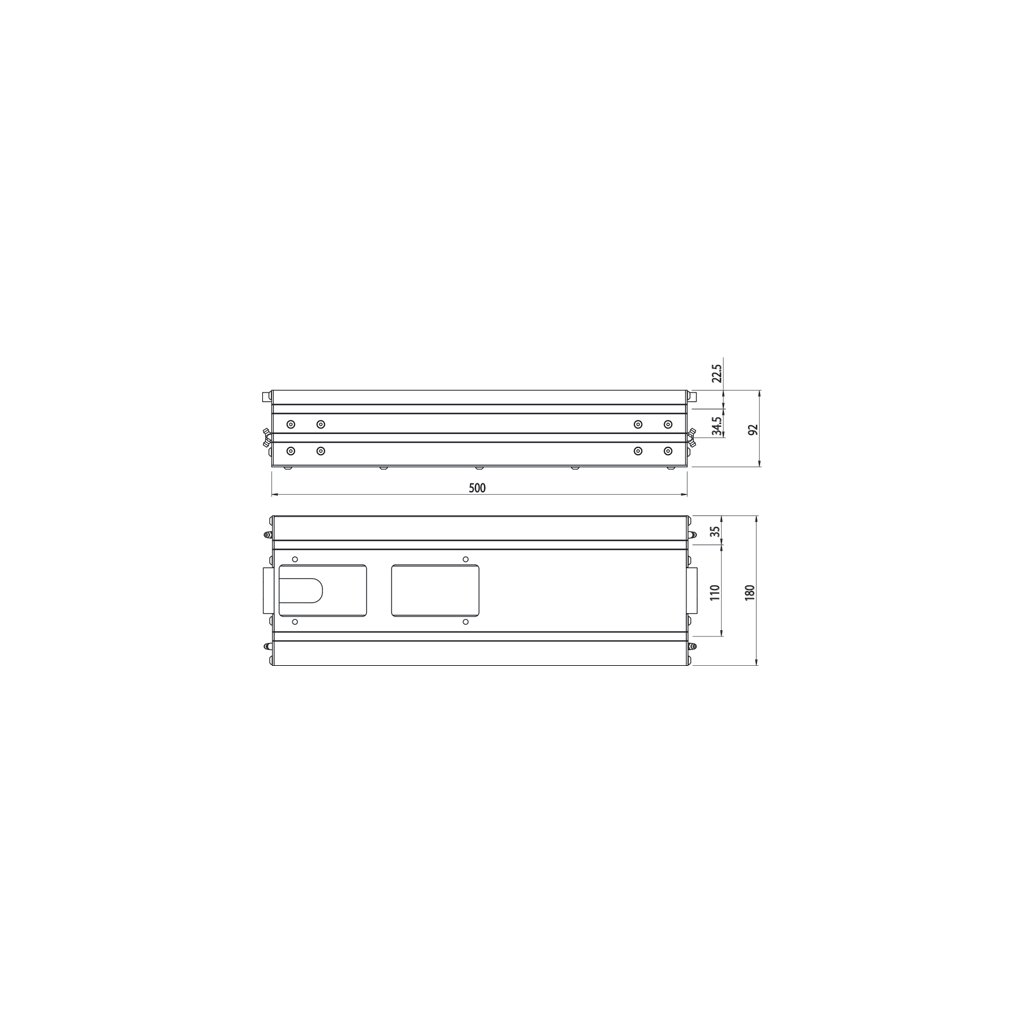

    • vertikální jezdec s ložisky a kluznými podstavci 20 mm,
    • ozubený řemen z pryže HNBR se šípovitými zuby 8 L=50 s automatickým vystředěním,

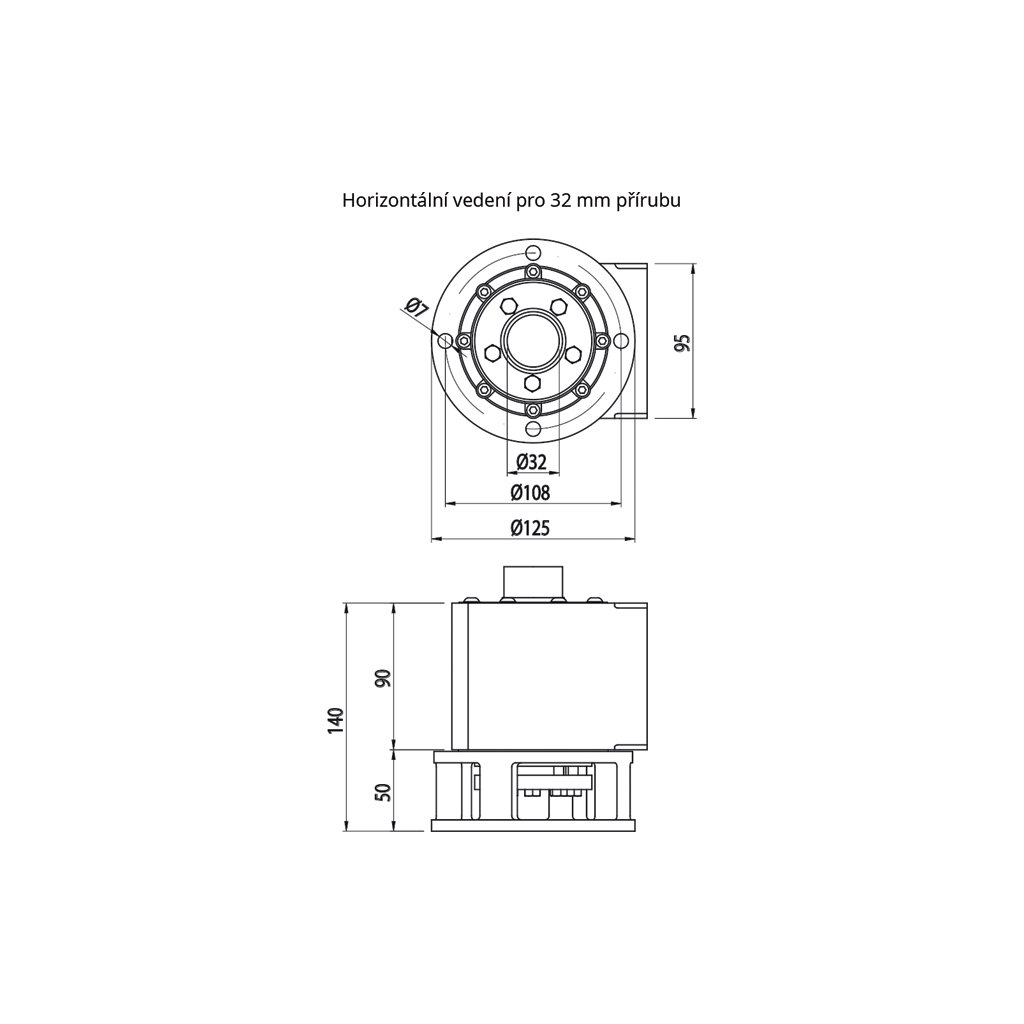

    • připojení motoru s hřídelí 32 mm pomocí šroubů do otvorů na kružnici o průměru 108 mm,
    • maximální zdvih do 5 580 mm.

    Specifikace pohonu v ose Z:

    • hliníkový profil 90x90 s drážkami BH 45-10,
    • pohyblivá část uložená v ložiskovém vedení s kluznými podstavci 20 mm,
    • ozubený řemen z pryže HNBR se šípovitými zuby 8 L=50 s automatickým vystředěním,
    • připojení motoru s hřídelí 32 mm pomocí šroubů do otvorů na kružnici o průměru 108 mm,
    • maximální zdvih do 1 500 mm.

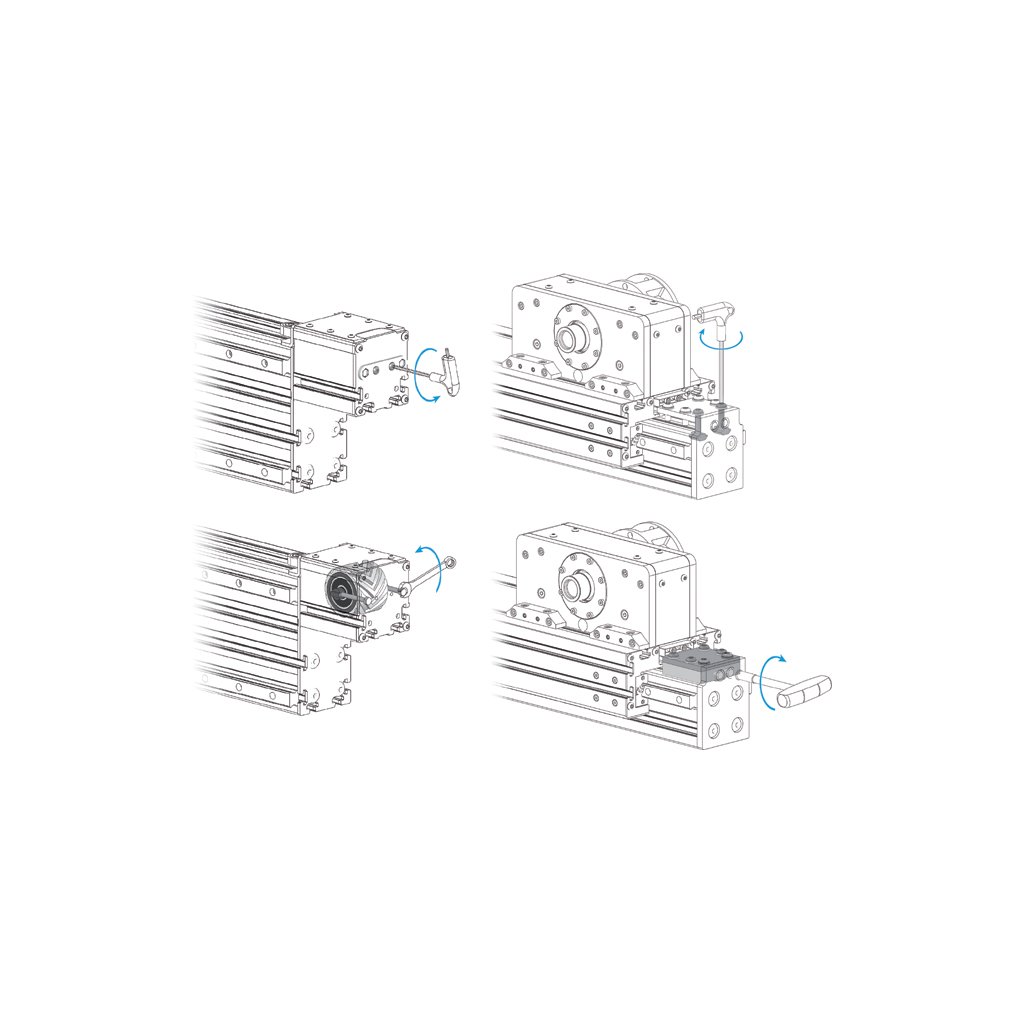

    Pro úsporu přepravních nákladů je systém dodaný v rozmontovaném stavu a připravený pro snadné spojení obou lineárních pohonů do jednoho funkčního celku.

    Doplňkové parametry

    Kategorie: Dvouosé systémy
    Materiál profilu - osa X: hliník
    Materiál profilu - osa Z: hliník
    Max.zdvih - osa X (mm): 5580
    Max.zdvih - osa Z (mm): 1500

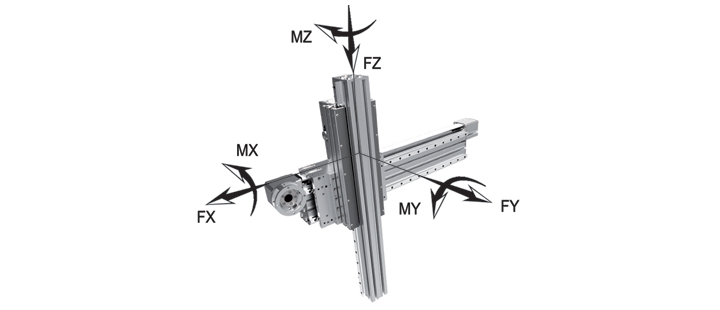

    Moment MX (Nm): 400
    Moment MY (Nm): 1600
    Moment MZ (Nm): 1600
    Orientace profilu - osa X: na výšku
    Orientace profilu - osa Z: čtvercová
    Přesnost (mm/m): 0,1
    Rychlost (m/s): 3
    Řez profilu - osa X (mm): 90x180
    Řez profilu - osa Z (mm): 90x90
    Síla FX (N): 3900
    Síla FY (N): 10000

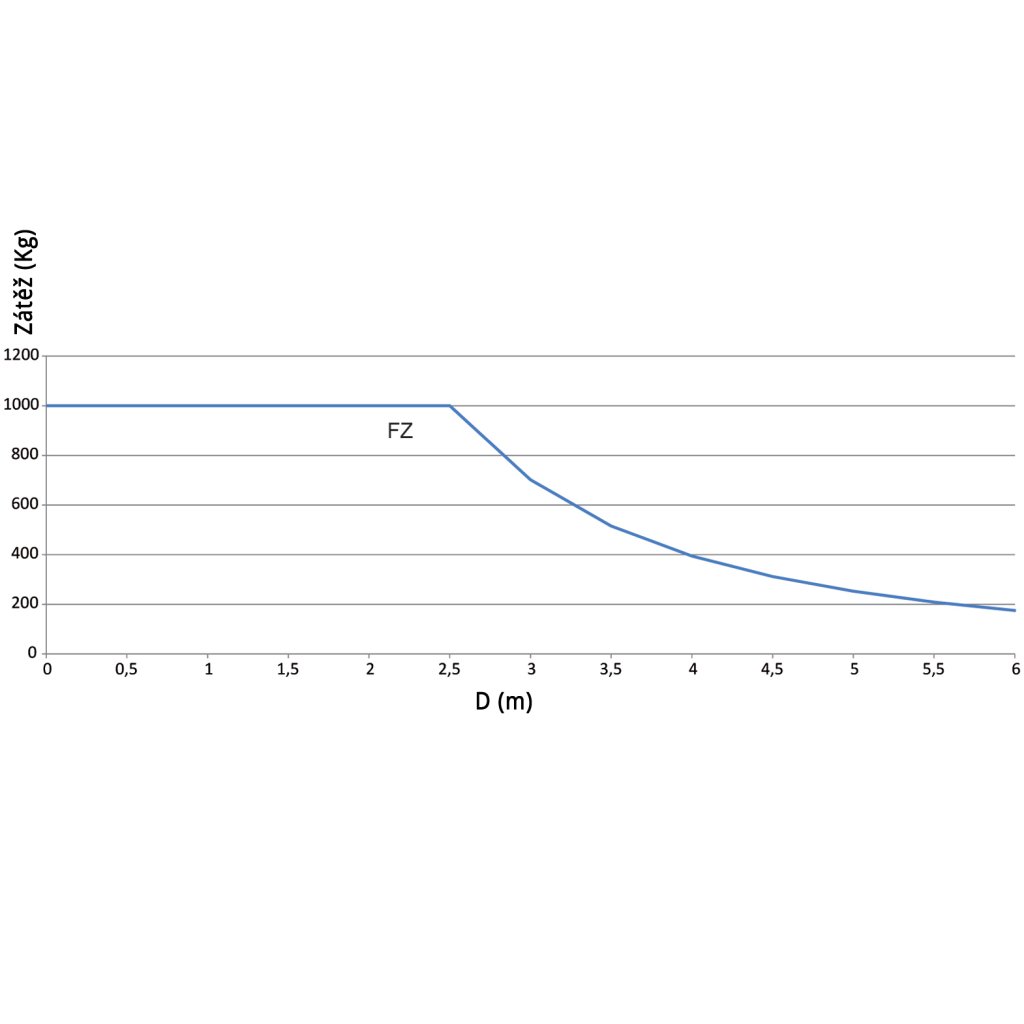

    Síla FZ- (N): 10000
    Síla FZ+ (N): 10000
    Zrychlení (m/s²): 5
    Drážka profilu - osa X: BH 10
    Drážka profilu - osa Z: BH 10
    Vedení jezdce: ložiska
    Průměr hřídele motoru - osa X (mm): 32
    Průměr hřídele motoru - osa Z (mm): 32
    Způsob pohonu: ozubený řemen
    Rozměr řemenu - osa X: 8 L=50
    Rozměr řemenu - osa Z: 8 L=50
    Hmotnost jezdce (kg): 34,5
    Hmotnost modulu bez jezdce (kg): 55
    Hmotnost profilu - osa X (kg/m): 17
    Hmotnost profilu - osa Z (kg/m): 11,5
